前言

配套图书阅读入口

• 在线电子书（GitHub Pages 自动编译）：https://unitclaw.github.io/microduck-wwduck/
• 英文版（American academic English edition）：https://unitclaw.github.io/microduck-wwduck/en/
• 书稿源码仓库：https://github.com/UnitClaw/microduck-wwduck（book/ 中文版、book-en/ 英文版，mdbook 编写，随提交自动编译部署为网页电子书）

本书每一章书稿都与配套工程仓库的 commit hash 一一绑定，读者可 checkout 到对应版本，完整复现书中每一步实验。 电子书每个章节右上角都有两个入口：📝「编辑」图标直达该章源文件、Octocat 图标直达仓库首页。

电子书章节 ↔ 仓库资源对照

每一章都对应仓库里的具体工程资源，点击即可跳转查阅源码、图纸、清单与日志：

仓库侧反向入口：仓库 README.md 顶部有电子书在线阅读链接与配件商城入口；PARTS.md、BOM.md 等文档也标注了对应电子书章节。

核心工程亮点（本书重点创新）

本书在社区 microduck-replica 复刻项目的基础上，补齐了六大工程闭环，构成相对 Pollen 原版与社区复刻的重点创新：

亮点 1｜Onshape → MJCF 自动化流水线（对标 Pollen 原厂）

完整复刻 Pollen 原厂 Onshape → MJCF 自动化工作流：从整机 STEP 装配导入，自动计算每个连杆的质量、重心、惯性张量，配合 validate_mjcf.py 自动校验惯性张量、关节限位与整机总质量，彻底告别 replica 手动估算惯性参数带来的 Sim2Real 偏差。

对应第 4 章 · 交付物：scripts/cad2mjcf/export_mjcf.py + validate_mjcf.py

亮点 2｜HD1910 舵机 BAM 台架实测辨识

对飞特 HD1910 做台架实测辨识，拟合 BAM（Bandwidth-Aware Motor）模型全套参数——带宽、粘性摩擦、库仑摩擦、转子惯量、齿隙，解决原版 replica 使用经验估算参数导致的 Sim2Real 迁移偏差。

对应第 8、10 章 · 交付物：scripts/calibration/hd1910_bench_data_process.py

亮点 3｜扩展域随机化 + 课程学习

在基础域随机化上扩展 8 维参数集（质量、摩擦、扭矩、带宽、齿隙、IMU 噪声、地面摩擦、重力），配合课程学习从站立逐步过渡到行走、转向、爬坡；并以消融实验对比不同随机策略的真机迁移成功率。

对应第 11、12 章 · 交付物：domain_rand 扩展参数集 + 课程调度逻辑

亮点 4｜仿真观测空间 ↔ 板端固件自动校验

提供仿真观测空间 ↔ 板端 Rust 固件自动校验脚本，一键比对观测/动作的维度、缩放与顺序，杜绝 Sim2Real 最常见的维度/缩放不一致隐性 bug。

对应第 7、14 章 · 交付物：scripts/validation/check_obs_act_space.py

亮点 5｜完整实验管理体系（可复现）

建立标准化的实验管理体系：每一次训练保存 config.yaml、MJCF 快照、BAM 参数、训练日志与 TensorBoard 曲线，任一实验可一键复现、可回溯。

对应第 17 章 · 交付物：experiments/ 目录规范（config / mjcf / bam_params / logs / readme）

亮点 6｜Docker 锁定依赖版本

用 Docker 锁定 CUDA、Python、MuJoCo-Warp、mjlab 等依赖版本，消除「本地能跑、别人跑不起来」的环境问题，一键复现训练环境。

对应第 2、17 章 · 交付物：Dockerfile + requirements-lock.txt

为什么写这本书

2025 年，Pollen Robotics 联合 Hugging Face 发布 MicroDuck，一台基于 Sim2Real 强化学习的开源双足机器鸭。它的核心范式是：在 GPU 仿真环境中训练机器人策略，再直接部署到真实硬件，不需要传统步态规划。

原版 MicroDuck 使用 Dynamixel 舵机，海外预售，中国大陆无法直邮，整机 399 美元，加上转运、关税成本高昂，普通爱好者与国内高校实验室很难获取。社区诞生了 microduck-replica 复刻项目，将 MicroDuck 的机械结构移植，使用国产飞特 HD1910 总线舵机。

但原始复刻项目存在明显短板：

• MJCF 动力学模型依靠手动估算连杆惯性、重心，仿真与真机动力学差异大，Sim2Real 迁移困难；
• HD1910 舵机 BAM 模型参数为经验估算，没有台架实测标定流程；
• 缺少标准化实验管理，训练配置、模型、日志零散，难以复现；
• 没有一键容器化环境，CUDA、Warp、mjlab 版本依赖极易冲突；
• 缺少完整工程踩坑记录，读者遇到仿真倒地、真机抖动、舵机丢包等问题时无系统排查方案。

本书的目标，就是补齐这套工程闭环：完整复刻 Pollen 原厂 Onshape→MJCF 自动化工作流，把 HD1910 舵机 BAM 实测辨识、域随机化、课程学习、RK3566 板端部署全部落地，形成一套国内可复现、低成本的国产舵机版 MicroDuck 全栈工程实践。

本书不是纯理论的强化学习教科书，也不是简单的零件组装手册。它是工程实践日志：包含成功的实验、失败的尝试、参数消融对比、仿真与真机之间的 Gap 诊断。

本书定位与读者

• 机器人、具身智能、强化学习方向研究生/本科生；
• 高校机器人实验室工程师、开源硬件爱好者；
• 想入门 Sim2Real、MuJoCo-Warp、低成本双足强化学习机器人开发者。

阅读路径推荐：

1. 先跑【最小仿真Demo】，Docker 一键启动仿真，直观看到机器鸭仿真步态；
2. 理解 Sim2Real 整体链路之后，再阅读机械 CAD、3D 打印、硬件装配章节；
3. 进阶读者深入 BAM 模型、系统辨识、域随机化消融实验。

全书技术链路

STEP装配 → Onshape云端CAD（设置零件密度、舵机质量覆盖） → onshape-to-robot导出MJCF → MuJoCo-Warp GPU仿真 → BAM舵机模型（台架实测辨识HD1910参数） → 域随机化+课程学习PPO多任务训练 → ONNX策略导出 → RK3566 Rust固件50Hz实时推理 → 真机采集IMU/关节数据 → 系统辨识修正动力学模型 → 迭代重训

加入交流群

小鸭子的配件（主板，舵机群 2）
扫码入群 · 有效期至 2026-10-31

欢迎加入微信交流群，与社区一起交流复刻经验、反馈勘误、共建国产低成本双足机器人开源生态。

⚠️ 微信群二维码 7 天自动失效（本图有效期至 2026-10-31）。过期后请访问官网 https://www.wwntai.com/parts.html 获取最新二维码，或在 GitHub 仓库提 issue 更新。

开源许可边界（务必阅读）

1. 本书书稿正文：CC-BY 4.0，自由阅读、分享，引用时保留署名；
2. 上游软件代码：Apache 2.0；
3. 机械 CAD 模型：CC BY-NC-SA，仅限非商用学习、科研。

若读者需要商用产品，必须独立正向设计机械结构，脱离本套 CAD 模型。

本书配套工程仓库：所有代码、脚本、实验记录、Docker 配置、书稿源码全部托管在 GitHub，每一个书稿章节绑定仓库 commit hash，你可以 checkout 到对应版本，保证代码与书中内容完全一致。

版权与免责声明

版权声明

本书（含正文、图表、代码片段与配套文档）的著作权归 广东省万物拟态机器人有限公司（WWNT Robotics，开源生态 GitHub UnitClaw）所有。

Copyright © WWNT Robotics (Guangdong WWNT Robotics Co., Ltd.) All rights reserved.

除另行注明外，本书正文按 CC-BY 4.0 许可开放阅读与引用（引用时须保留署名）；上游代码遵循 Apache-2.0，机械 CAD 模型遵循 CC BY-NC-SA（仅限非商用学习与研究）。

责任免除声明（务必阅读）

本书是一份开源工程实践记录，部分技术资料（仿真参数、BAM 辨识结果、固件配置、装配公差等）来自特定硬件批次与实验环境，尚未全部经过真机充分验证。硬件装配、电路接线、上电调试本身存在短路、烧毁、机械损伤等固有风险；仿真模型与真机动力学之间存在固有 Gap，直接照搬可能无法稳定行走；舵机、主控、传感器等参数会随批次、固件版本、供电与负载条件变化。

因此，万物拟态机器人不对任何读者照搬本书内容而导致的实验失败、财产损失或人身伤害承担任何责任。请务必在安全环境下逐步验证——先仿真、后台架、再真机——并做好供电隔离与防护。您使用本书即表示已理解并接受上述风险与责任边界。

知识产权与侵权声明

1. 本项目是基于 Pollen Robotics 开源 MicroDuck 的第三方独立复刻研究，与 Pollen Robotics 无隶属、授权、背书或赞助关系；「MicroDuck」及相关商标、品牌归其各自权利人所有。
2. 本书与配套仓库仅为教学、科研与非商业开源学习目的，不构成对任何上游商业产品、商标或专利的授权使用。
3. 若读者基于本书内容开展商用活动，须自行独立正向设计机械结构、脱离本套 CAD 模型，并自行完成对相关权利人知识产权、商标与专利的合规审查与必要授权。
4. 因读者擅自商用、侵权使用或未取得必要授权而引发的任何纠纷与损失，万物拟态机器人不承担任何责任。

致谢

感谢 Pollen Robotics 开源 MicroDuck、mjlab 与 microduck_rl；感谢 fanhao375 开源 microduck-replica 与 microduck-replica-cad；感谢飞特提供 HD1910 舵机硬件与技术文档；感谢所有开源社区开发者。

完整的公司介绍与致谢（Pollen、飞特、fanhao375、机械行者Robo、kissqy、LuwuDynamics、Rhoban 等）见书末 【致谢】 章节。

本书持续迭代，工程实验会持续更新；勘误、改进建议欢迎提交 GitHub Issue。

绪论：Pollen MicroDuck 与开源具身智能

本章目标：理解 MicroDuck 是什么、Sim2Real 范式如何运作、为什么国内难以获取原版，以及社区复刻方案的选型逻辑。

1.1 一个会走路的开源机器鸭

2025 年，Pollen Robotics（Hugging Face 旗下的机器人团队）开源了一台名为 MicroDuck 的双足机器鸭。它体型小巧（约 0.7kg）、价格亲民，但核心价值不在硬件本身，而在它的运动方式——用强化学习训练出来的步态。

传统四足/双足机器人（如 Spot、Atlas）依赖复杂的运动学规划：先建立精确的动力学模型，再逐帧解算关节力矩。MicroDuck 走的完全是另一条路：

1. 在 GPU 仿真环境（MuJoCo-Warp）中，让一只"数字鸭子"随机摔倒、随机行走；
2. 用 PPO 强化学习算法，通过奖励函数引导它学会站立、行走、摔倒自恢复；

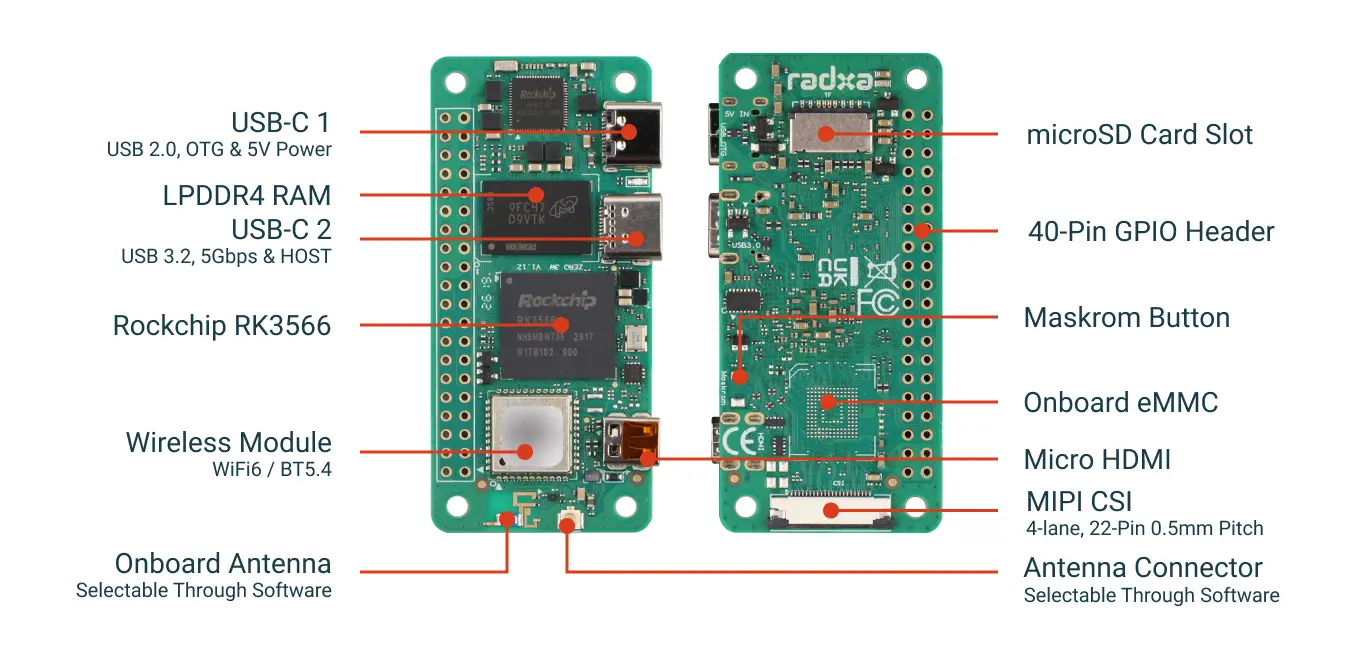

3. 把训练好的策略导出为 ONNX 模型，直接部署到实体鸭子的大脑（RK3566 板卡）上；
4. 实体鸭子以 50Hz 的频率读取 IMU 和关节角度，推理 ONNX 得到舵机目标位置，完成闭环控制。

这就是 Sim2Real（仿真到现实） 范式的完整闭环。它不需要工程师手写步态，只需要设计好奖励函数和仿真环境。

1.2 为什么"先仿真，后现实"是范式革命

Sim2Real 的核心不是"仿真"，而是**"仿真与现实之间的鸿沟（gap）怎么填"**——这正是本书从第 4 章到第 15 章反复处理的核心问题。

1.3 为什么国内难买到原版

MicroDuck 原版采用 Dynamixel XL330 舵机，官方预购价 399 美元。更关键的限制是供应链：

• 官方直邮地区：美、加、欧盟、英国、挪威、瑞士、日本、韩国；
• 中国大陆不在直邮列表，需转运或代订；
• 399 美元 + 国际运费 + 关税 + 清关，实际到手成本显著高于标价；
• 新订单预估等待 4~6 个月。

这些现实约束，让国内爱好者和高校实验室很难低成本获取一台原版机器鸭。国产复刻因此成为一个有真实价值的工程命题。

1.4 国产复刻的舵机选型：为什么是飞特 HD1910

原版的核心执行器是 Dynamixel XL330，属于串行总线舵机。国产替代主要有两类选择：

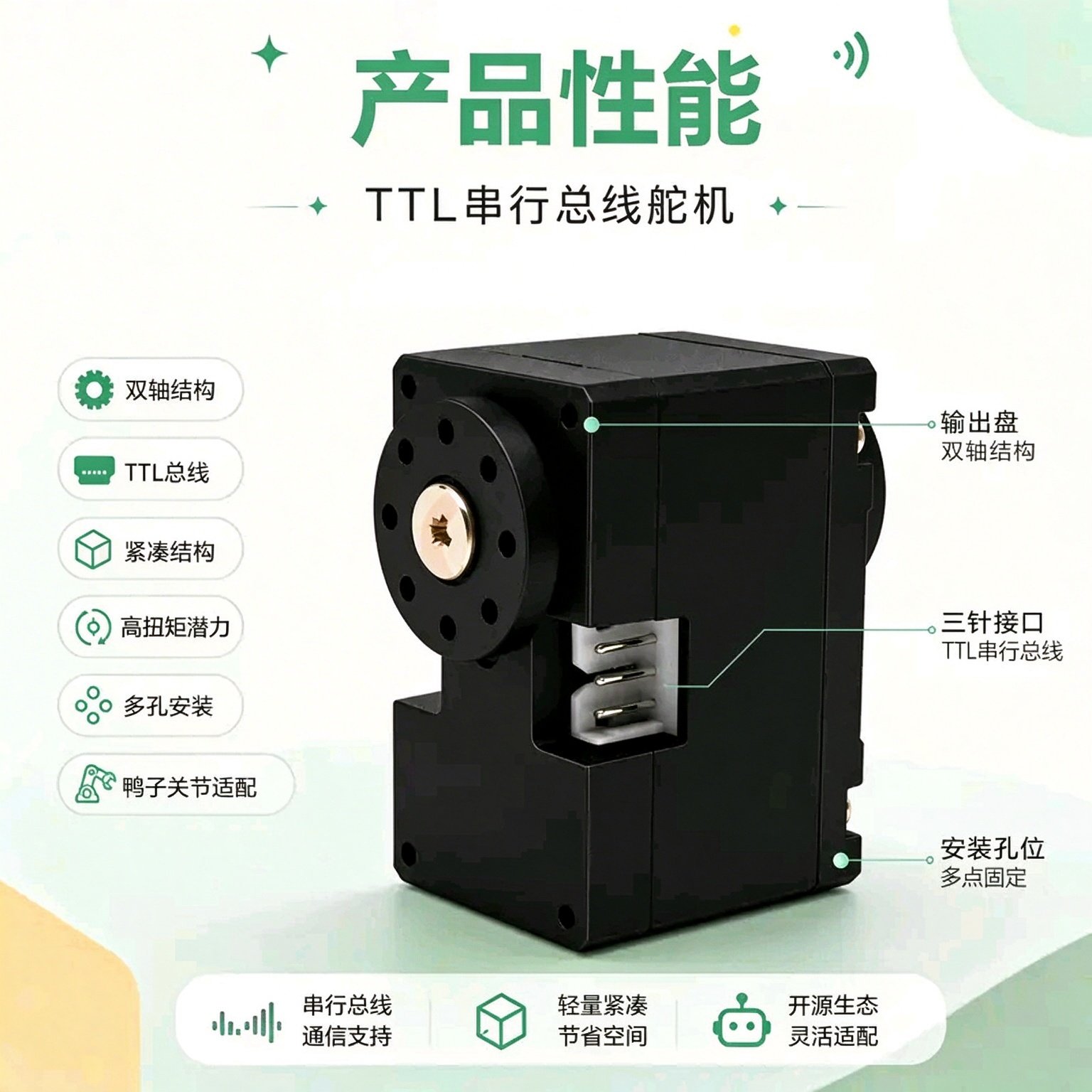

飞特 HD1910 的核心指标：

• 型号：HD-1910-C001，双轴磁编码 TTL 总线舵机，空心杯电机，金属齿轮；
• 工作电压：4.8~8.4V；
• 堵转扭矩：9 kg·cm @ 4.8V；
• 空载转速：0.137 sec/60°（约 73RPM）@ 4.8V；
• 重量：21±2g；
• 通信：TTL 总线，波特率最高 1Mbps，360° 磁编码，多圈位置读取。

⚠️ 选型警示：国产舵机的扭矩、摩擦、带宽、齿隙参数与原版差异巨大。原版预训练的步态模型不能直接移植，必须重新标定舵机模型并重新训练（详见第 10 章）。

1.5 社区复刻项目全景

边界说明：晨芯时代科技是国内硬件方案商，基于原版做国产化硬件适配，但没有独立的 Microduck GitHub 仓库，只交付适配 RK 平台的镜像与 BSP。飞特官方也未发布同名 Microduck 仓库。

1.6 本书目标

本书将完成一件社区尚未做完整的事：用国产飞特 HD1910 舵机，从零搭建一套可复现的 MicroDuck 全栈工程闭环，并重点补齐原版复刻项目的五个短板：

1. 动力学建模：用 Onshape→MJCF 自动化流水线替代手动估算惯性参数（第 4 章）；
2. 舵机建模：台架实测辨识 HD1910 的 BAM 执行器参数（第 10 章）；
3. 训练鲁棒性：扩展域随机化 + 课程学习缩小 Sim2Real gap（第 11 章）；
4. 工程化：Docker 环境、自动化校验、实验管理（第 9 章）；
5. 真机闭环：真机步态迭代与系统辨识（第 15 章）。

本章小结：你已理解 MicroDuck 的价值与国产复刻的必要性。下一章先用 Docker 一键跑通仿真，建立对整条链路的第一手直觉。

最小仿真示例

本章目标：无需 3D 打印、无需硬件、无需焊接，在 GPU 电脑上一键跑通飞特 HD1910 版 MicroDuck 仿真环境，理解 Sim2Real 完整链路全貌。 前置：Docker + NVIDIA GPU 驱动（CUDA 支持）；仓库已切换至 book-dev 分支。

2.1 为什么把 Demo 放在最前面

传统机器人教程习惯从机械图纸、硬件装配开始，读者投入大量时间打印零件，最后才发现仿真根本跑不起来。 本书采用问题驱动、由虚到实的学习路径：

1. 先在仿真世界验证机器人动力学、舵机模型、强化学习策略；
2. 确认仿真环境行为符合预期后，再进入机械设计、3D 打印、硬件装配；
3. 仿真里发现的动力学缺陷（惯性、重心、舵机参数），提前修正，避免真机返工。

本章最小 Demo 只做三件事：

• 加载飞特 HD1910 版本 MJCF 机器人模型；
• 校验模型合法性（惯性、关节限位）；
• 加载预训练站立策略，启动 MuJoCo-Warp 仿真，可视化机器鸭站立。

本章不训练新策略，只复现一个已经收敛的站立策略，快速验证整套软件栈是否正常工作。

2.2 环境准备（Docker 一键容器）

仓库内置 Dockerfile，锁定 CUDA、Python、MuJoCo-Warp、mjlab 版本，消除版本依赖冲突。

# 拉取代码，切换本书开发分支
git clone https://github.com/你的用户名/microduck-replica.git
cd microduck-replica
git checkout book-dev

# 构建并启动 GPU 仿真容器
cd docker
docker-compose up --build

容器会自动挂载本地仓库目录，代码修改在宿主机直接生效，不需要重新打包镜像。

新开终端，进入容器环境：

docker exec -it microduck-replica-sim bash

2.3 模型校验（必须执行）

Sim2Real 工程中，MJCF 模型错误是最高发故障。仓库内置自动化校验脚本，检查惯性张量、总质量、关节限位。

python scripts/validation/validate_mjcf.py \
--mjcf software/training/assets/robots/microduck_feetech.xml

✅ 正常输出示例：

✅ MJCF加载成功，连杆数量: 16
✅ 整机总质量: 0.726 kg
✅ MJCF基础校验完成

❌ 报错场景：惯性张量非正定、关节限位超出舵机物理范围，需要回到 CAD/Onshape 环节修正。

2.4 运行最小 Demo：加载预训练站立策略

python software/training/train_ppo.py \
config=experiments/exp01_standup/config.yaml \
resume=experiments/exp01_standup/checkpoints/latest.onnx

执行后，MuJoCo-Warp 启动 GPU 并行仿真，弹出可视化窗口，机器鸭保持站立。

2.4.1 实验配置说明（exp01_standup/config.yaml）

robot_xml: "software/training/assets/robots/microduck_feetech.xml"
bam_params: "experiments/exp01_standup/bam_params.json"
num_envs: 256
control_freq: 50
policy_type: "ppo"
task: "stand"
domain_randomization: false

• control_freq: 50：和 RK3566 板端 50Hz 控制频率严格对齐，是 Sim2Real 迁移的关键；
• domain_randomization: false：最小 Demo 关闭域随机化，保证行为稳定；后续章节开启域随机化做消融实验。

2.5 观察现象与基础诊断

观察仿真行为：

1. 机器鸭稳定站立，无缓慢倾倒；
2. 关节角度在 HD1910 物理限位内；
3. 仿真无大量数值爆炸警告。

常见故障排查（本章踩坑实录）

1. 启动立刻倒地：大概率 MJCF 重心/惯性参数错误；回到第 4 章 CAD→MJCF 流程复核；
2. 关节剧烈抖动：BAM 舵机参数不匹配，需要第 8 章台架标定；
3. CUDA out of memory：减小 num_envs。

2.6 本章小结

你已经验证了整套仿真软件栈：MJCF 模型、BAM 舵机模型、MuJoCo-Warp、PPO 策略加载。

仿真只是数字世界，仿真的动力学参数是否贴近真实机器人，决定后续真机迁移成败。 下一章进入机械 CAD，第 4 章：Onshape 自动化导出 MJCF，从源头计算连杆惯性、重心，告别手动估算。

实验记录：本次实验归档于 experiments/exp01_standup/，可在 TensorBoard 查看观测、奖励曲线。

HD1910 CAD 模型解析

本章目标：读懂 microduck-replica-cad 仓库的机械结构，理解两套舵机版本的零件差异，并学会导出整机 STEP 装配，为第 4 章的 Onshape 自动化 MJCF 导出做准备。

3.1 仓库结构总览

机械 CAD 图纸独立存放于 fanhao375/microduck-replica-cad：

microduck-replica-cad/
├── feetech/          # 飞特 HD1910 版本装配 + 全部零件
│   ├── microduck_feetech.SLDASM    # 整机装配体
│   └── ... *.sldprt                 # 单个零件
├── xl330/            # 原版 Dynamixel XL330 版本
│   ├── microduck_xl330.SLDASM
│   └── ... *.sldprt
└── stl/              # 可直接打印的 STL 文件

关键区分：两套舵机版本的零件不能通用。飞特 HD1910 与原版 Dynamixel 的外形、安装凸台方向、出轴位置均不同，打印时必须按对应版本取件，避免装配时发现装不上。

3.2 机器鸭的机械拓扑

MicroDuck 是双足机器人，单侧腿部大致包含：

整机共 14~15 颗舵机（部分复刻版在尾部/头部增加自由度），具体数量与限位以你的 CAD 装配树为准。

3.3 运动学树梳理（为 MJCF 做准备）

第 4 章导出 MJCF 时，需要告诉 Onshape/onshape-to-robot 哪些零件是连杆、哪些关节是可动关节。这一步必须提前理清。推荐的运动学树（以 14 自由度为例）：

base(躯干/底座)
 ├── thigh_right  (髋 pitch) ── knee_right(膝) ── ankle_right(踝)
 └── thigh_left   (髋 pitch) ── knee_left (膝) ── ankle_left (踝)

髋部的 roll/yaw 通常放在躯干与大腿之间；若你的装配把 roll/yaw 放在髋 pitch 之后，导出 MJCF 时关节层级必须与实际一一对应，否则仿真直接报错。

3.4 导出整机 STEP 装配

microduck-replica-cad 仓库默认上传的是 SolidWorks 源文件（.sldasm/.sldprt），不会直接给出打包好的 STEP，需要你手动导出：

1. 用 SolidWorks 打开 feetech/microduck_feetech.SLDASM；
2. 菜单「文件 → 另存为」；
3. 文件类型选择 STEP AP214（推荐，兼容性最好）；
4. 保存得到 microduck_feetech.step。

没有 SolidWorks？可用免费开源 FreeCAD 打开 .sldasm 再导出 STEP，但 FreeCAD 对 SolidWorks 装配约束兼容性一般，部分装配约束可能丢失，导出前需检查装配完整性。

3.5 导出 STEP 前的三项检查

1. 装配层级不塌缩：确认零件不是全部平铺在根节点，否则导出的 MJCF 关节层级会错乱；
2. 无过定义/欠定义：装配约束完整，否则 STEP 导入 Onshape 后关节位置漂移；
3. 舵机安装方向正确：飞特 HD1910 的安装凸台方向必须与大腿/小腿零件匹配，这是两套版本最常出错的点。

3.6 工程踩坑实录

1. 脚踝关节卡死：这是复刻版经典问题。3D 打印后舵盘与相邻结构干涉，导致转动受限甚至卡死。需要在 CAD 里检查舵盘与外壳的间隙，必要时在 STEP 源文件里修正装配干涉、加宽间隙。
2. 零件壁厚过薄：部分结构件壁厚不足，打印后受力易断裂。建议加厚受力部位，或提高填充率。
3. 打印错件：同时下载了 feetech 与 xl330 两套 STL，打印时取错版本，导致装配不上。建议分目录、按版本标记打印。

3.7 本章小结

你现在应该能：

• 找到 microduck-replica-cad 中飞特版本的正确零件；
• 理解 MicroDuck 的运动学树（为 MJCF 关节定义做准备）；
• 从 SolidWorks 导出整机 STEP AP214。

下一章，把这份 STEP 导入 Onshape，用 onshape-to-robot 自动生成带精确惯性参数的 MJCF 模型，告别手动估算。

Onshape→MJCF 自动化建模

本章是本书核心创新章节：替代原始 replica 手动填写惯性参数的方式，复刻 Pollen 原厂 CAD→MJCF 全自动化流水线，自动计算连杆质量、重心、惯性张量。 配套脚本：scripts/cad2mjcf/export_mjcf.py + onshape_config.json。

4.1 痛点：为什么不能手动估算惯性

原始 microduck-replica 的 MJCF 模型，连杆质量、惯性、重心依靠人工估算。 仿真中步态完美，但部署真机直接倾倒，核心根源就是动力学模型和真实机器人不一致（Sim2Real gap）。

Pollen 原版 MicroDuck 的解决方案： SolidWorks 装配 → 导入 Onshape，设置零件密度 → onshape-to-robot 自动导出 MJCF，几何自动计算惯性张量。 本书完整复刻这套流水线，适配国产 HD1910 舵机。

4.1.1 工作流总链路

STEP整机装配文件 → Onshape导入 → 零件密度赋值 → 舵机质量覆盖配置 → onshape-to-robot导出STL网格 + MJCF模型 → 自动MJCF校验 → 替换仿真机器人xml

4.2 Onshape 前置准备

1. 将整机 STEP 装配导入 Onshape 文档；
2. 给每一个 3D 打印零件设置 PLA 等效密度：1240 kg/m³；
3. HD1910 舵机零件不使用几何计算质量，在配置文件强制覆盖质量 21g；

舵机内部空心杯、磁编码、齿轮结构复杂，几何计算质量不准，必须使用厂商标称重量覆盖。

4. 在 Onshape 装配中，定义关节（旋转副 revolute），记录关节 ID、旋转方向、物理限位。

4.2.1 PLA 等效密度参考

4.2.2 Onshape API 密钥准备

需要申请 Onshape API 密钥，用于脚本远程读取装配几何：

• Onshape 个人账号 → 开发者控制台 → 创建 API Key；
• 导出两个环境变量：

export ONSHAPE_ACCESS_KEY="你的access_key"
export ONSHAPE_SECRET_KEY="你的secret_key"

密钥不要提交到 Git 仓库，加入 .gitignore。

4.3 配置文件讲解：onshape_config.json

路径：scripts/cad2mjcf/onshape_config.json

{
  "url": "https://cad.onshape.com/documents/【文档ID】/w/【工作区ID】/e/【装配ID】",
  "output_format": "mjcf",
  "output_dir": "./output",
  "mesh_type": "stl",
  "units": "meters",
  "joints": {
    "thigh_right": {"type":"revolute","limits":[-1.57,1.57]},
    "thigh_left": {"type":"revolute","limits":[-1.57,1.57]},
    "knee_right": {"type":"revolute","limits":[-1.57,1.57]},
    "knee_left": {"type":"revolute","limits":[-1.57,1.57]},
    "hip_pitch_right": {"type":"revolute","limits":[-1.57,1.57]},
    "hip_pitch_left": {"type":"revolute","limits":[-1.57,1.57]},
    "hip_roll_right": {"type":"revolute","limits":[-1.0,1.0]},
    "hip_roll_left": {"type":"revolute","limits":[-1.0,1.0]},
    "hip_yaw_right": {"type":"revolute","limits":[-1.0,1.0]},
    "hip_yaw_left": {"type":"revolute","limits":[-1.0,1.0]},
    "ankle_pitch_right": {"type":"revolute","limits":[-1.57,1.57]},
    "ankle_pitch_left": {"type":"revolute","limits":[-1.57,1.57]},
    "ankle_roll_right": {"type":"revolute","limits":[-0.8,0.8]},
    "ankle_roll_left": {"type":"revolute","limits":[-0.8,0.8]}
  },
  "override_mass": {
    "hd1910_servo": 0.021
  }
}

• units: meters：MuJoCo 强制使用米、千克、秒国际单位；
• limits 单位为弧度，严格匹配 HD1910 机械硬限位，防止仿真中关节超程；
• override_mass：强制覆盖舵机质量，优先于几何计算。

4.4 一键导出 MJCF 脚本 export_mjcf.py

路径：scripts/cad2mjcf/export_mjcf.py

脚本逻辑：

1. 读取 JSON 配置；
2. 调用 onshape-to-robot 库远程访问 Onshape，导出 STL 网格与 MJCF；
3. 导出完成自动调用 MJCF 校验脚本；
4. 校验通过后提示，将 robot.xml 复制到仿真 assets 目录。

4.4.1 执行命令

python scripts/cad2mjcf/export_mjcf.py --config scripts/cad2mjcf/onshape_config.json

正常输出：

=== 启动 onshape-to-robot 导出MJCF ===
✅ 导出完成，开始校验MJCF模型
✅ MJCF加载成功，连杆数量: 16
✅ 整机总质量: 0.726 kg
✅ MJCF基础校验完成

✅ 全部完成！MJCF路径：scripts/cad2mjcf/output/robot.xml
提示：可将此robot.xml复制到 software/training/assets/robots/microduck_feetech.xml

4.5 校验脚本做了什么（validate_mjcf.py）

1. 加载 MJCF 模型，读取连杆数量；
2. 计算整机总质量；
3. 遍历每一个连杆，检查惯性张量正定（ixx, iyy, izz 必须 > 0）；

惯性张量非正定，MuJoCo 会出现数值不稳定、仿真爆炸。

4.6 闭环迭代流程（本书新增，原版 replica 没有）

CAD 导出 MJCF 只是第一步，完整闭环：

1. Onshape 导出初始 MJCF；
2. 仿真跑站立 Demo，观察重心稳定性；
3. 3D 打印零件，单独称重，记录在 data/cad_weigh_records/；
4. 对比 CAD 自动计算质量 vs 真实称重；
5. 在 Onshape 微调零件密度，重新导出 MJCF；
6. 迭代直到 CAD 计算质量和实测质量误差 < 5%。

4.7 工程踩坑实录

1. 单位错误：Onshape 使用毫米，导出未转米，模型尺寸放大 1000 倍，仿真直接崩溃；
2. 关节限位写反，仿真关节向物理禁止方向转动；
3. 舵机没有 override_mass，几何计算质量偏小，仿真重心上移；
4. STL 网格破面，MuJoCo 碰撞检测报错。

4.8 本章小结

本章完成动力学建模自动化，不再依靠经验估算惯性。

但机器人仿真除了刚体动力学，还需要舵机模型。下一章进入 BAM 舵机模型，使用 HD1910 台架实测数据拟合参数。

3D 打印、装配与公差

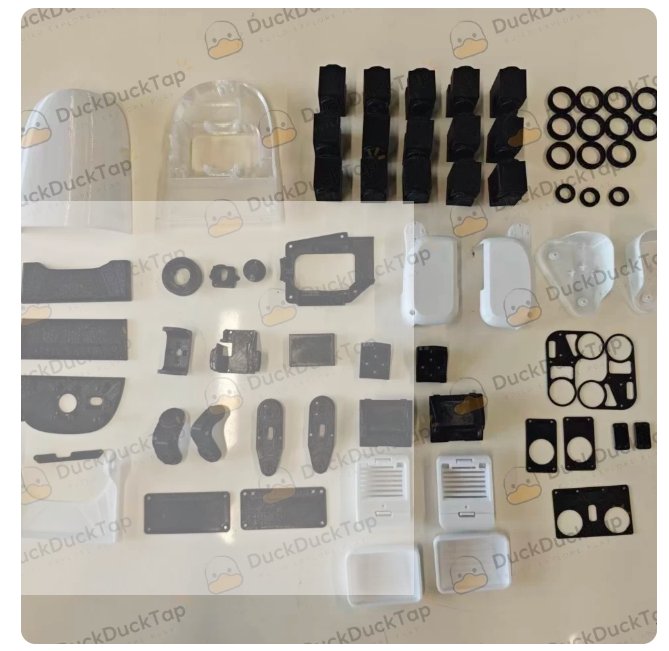

本章目标：把 CAD 图纸变成一台能动的机器鸭。包含完整 BOM 清单、打印参数、装配顺序与公差控制，以及装配后的称重流程（供第 4 章 MJCF 标定使用）。

5.1 完整 BOM 清单

采购建议：舵机、板卡、IMU 为关键件，优先选正规渠道；紧固件与线材可本地采购。BOM 采购清单提供推荐采购渠道与备选替代件。

5.2 3D 打印参数

⚠️ 打印填充率直接改变整机动力学！20% 与 40% 填充的等效密度不同，会在第 4 章 MJCF 标定时引入误差。务必记录每批打印的填充率，并在 MJCF 标定时使用对应的等效密度。

5.3 分步装配顺序

1. 先单腿测试：先打印并装配一条腿（髋、膝、踝），验证舵机装配、转动范围、舵盘固定；
2. 躯干装配：把 IMU、主控板固定在躯干，走线；
3. 双腿合拢：两条腿装配到躯干底座，确认左右对称；
4. 总线串联：按舵机 ID 顺序串接 TTL 总线，避免 ID 冲突；
5. 整机通电测试：先不加载步态，测试每个舵机能否独立转动、回读位置。

强烈建议：不要一次性打印全套零件。先打印单腿验证设计，再打整机，避免设计缺陷导致整批报废。

5.4 公差控制要点

3D 打印本身有 ±0.1~0.3mm 的收缩误差，复杂装配建议预留装配间隙，或用垫片/轴承补偿。

5.5 装配后整机称重（供仿真标定）

Sim2Real 成败关键之一：仿真模型质量必须与真机一致。装配完成后执行：

1. 整机称重：记录整机总质量；
2. 拆分称重：把每条大腿、小腿、躯干拆开，用精度 0.01g 的电子秤单独称重；
3. 记录到 data/cad_weigh_records/：

part,target_cad_mass_kg,measured_mass_kg,fill_ratio
thigh_right,0.042,0.038,20%
knee_right,0.020,0.019,40%
...

4. 与第 4 章 Onshape 自动计算的 CAD 质量对比，若误差 >5%，回到 Onshape 微调零件密度，重新导出 MJCF。

5.6 常见装配问题与排查

5.7 本章小结

完成本章，你应有一台机械装配正确、总线串联完成、可以独立转动每个舵机的机器鸭实体，并且拿到了整机与各连杆的实测质量数据。

下一章进入硬件电路与 TTL 总线系统，解决舵机通信与供电的底层问题。

硬件电路与 TTL 总线

本章目标：搭建 MicroDuck 的电气系统——供电、舵机总线通信、IMU 接入，并掌握最常见的故障排查（舵机丢包、通信超时、过流保护）。

6.1 系统电气架构

锂电池 → BMS → 电源分配
                  ├─ RK3566 主控（5V/3.3V 逻辑）
                  ├─ IMU（I2C/SPI）
                  └─ 舵机总线（TTL，串接 15 颗 HD1910）

关键：舵机供电与主控逻辑供电要分离。15 颗舵机同时运动时电流很大，若与主控共地但共电源，会造成主控电压跌落、复位。

6.2 电源方案与 BMS

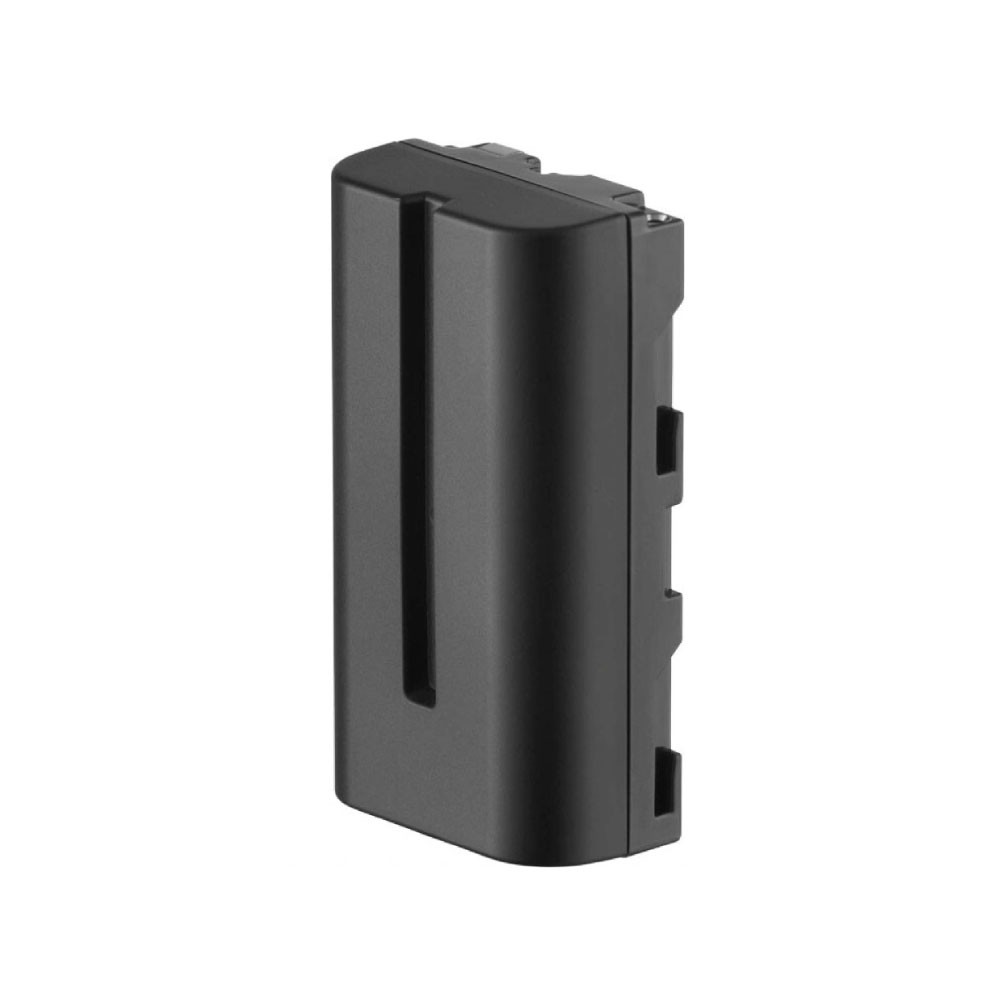

• 电池：2S（7.4V）或 3S（11.1V）锂电；舵机标称 4.8~8.4V，2S 更稳妥；
• BMS：必须带低压保护和过流保护。低电压时舵机扭矩骤降、位置回读漂移，策略会不稳定；过流会烧舵机驱动；
• 建议加一个电源软启动（浪涌限制），避免上电瞬间电容充电电流冲击总线。

6.3 飞特 HD1910 TTL 总线拓扑

15 颗舵机通过 TTL 总线串联（菊花链），每颗舵机有唯一 ID：

主控 UART(TTL) ── HD1910 ID=1 ── ID=2 ── ... ── ID=15

• 波特率：最高 1Mbps，推荐从低速（如 500kbps）开始调试；
• 半双工 TTL：收发共线，需主控端支持方向控制；
• 每颗舵机需先配置 ID 与波特率，ID 冲突会导致整条总线通信错乱。

6.4 IMU 接入与安装

• 型号：MPU6050 / ICM20948；
• 接口：I2C 或 SPI；I2C 速度有限，建议用 SPI 提高采样率；
• 安装位置：尽量靠近整机质心，固定在躯干刚性部位；
• 安装倾角：IMU 的安装姿态会进入姿态解算初值。若安装有倾角，必须在固件里补偿，否则姿态角直接漂移，Sim2Real 失效。

6.5 总线故障排查

⚠️ 长线干扰：15 颗舵机串接，线缆较长时 TTL 信号易受 EMI 干扰。建议使用屏蔽线，或加总线隔离芯片。这是从仿真到真机最容易忽视的坑。

6.6 供电与信号分离的接线规范

1. 舵机电源线（粗线）直接来自 BMS，不经过主控；
2. 主控与舵机仅通过信号共地，逻辑电平由主控驱动；
3. 舵机总线端串联一个限流电阻/熔断器，保护主控 UART。

6.7 工程踩坑实录

• 共电源导致主控复位：多颗舵机急停时电流尖峰拉低主控电压，系统重启。改分离供电后解决。
• ID 冲突整条总线瘫痪：两颗舵机被配成同一 ID，所有指令乱套。逐颗单独上电重配 ID 恢复。

6.8 本章小结

你应能搭建一套分离供电、总线正确、IMU 已接入的电气系统，并掌握舵机丢包与供电故障的排查方法。

下一章把系统跑起来：烧录 RK3566 镜像、部署 Rust 固件、理解 50Hz 控制环。

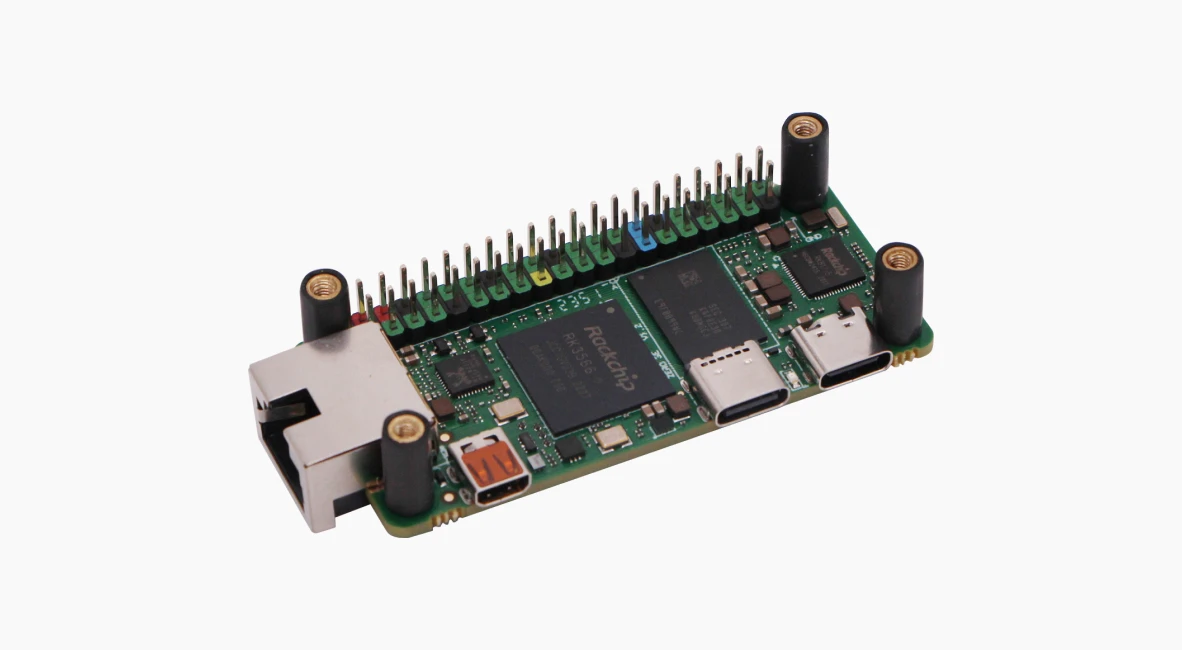

RK3566 镜像与固件

本章目标：把预编译的 RK3566 系统镜像烧录到板卡，理解板端 Rust 固件的进程架构，并掌握 50Hz 实时控制环的实现与验证。

7.1 系统镜像烧录

仓库 software/image/ 提供预编译 RK3566 镜像。烧录流程：

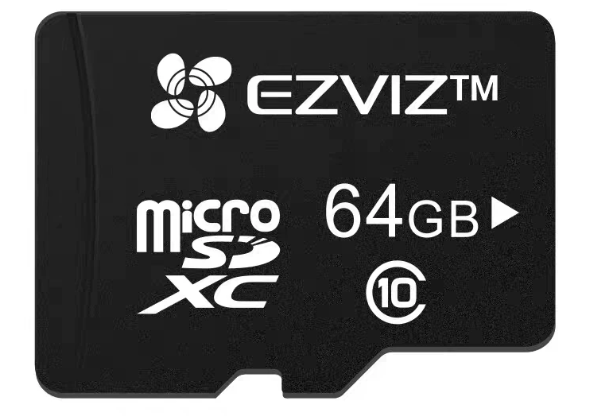

1. 准备：RK3566 板卡、SD 卡（≥8GB）、读卡器、镜像文件；
2. 烧录：用 balenaEtcher 或 dd 写入 SD 卡：

# Linux 环境（假设 SD 卡为 /dev/sdX，务必确认设备号）
sudo dd if=software/image/microduck_rk3566.img of=/dev/sdX bs=4M status=progress
sync

3. 配置：首次启动后配置 Wi-Fi、SSH、时区；
4. 验证：确认系统启动、robotd 服务运行。

7.2 板端软件架构

RK3566 上运行的是 Rust 编写的多守护进程系统，典型结构：

├── robotd           # 主控制守护进程（50Hz 控制环）
├── configd          # 配置服务（舵机ID、波特率、IMU校准）
├── busd             # 舵机总线管理（TTL通信）
└── webui            # 调试用 WebUI（可视化 IMU/关节/策略输出）

进程间通过 Unix socket + JSON-RPC 通信，职责分离，便于独立调试与故障隔离。

7.3 50Hz 实时控制环（核心）

控制环是 Sim2Real 在真机上落地的关键。伪代码：

#![allow(unused)]
fn main() {
loop {
    let t0 = Instant::now();
    // 1. 读取 IMU 姿态
    let imu = imu_read();          // 四元数/欧拉角
    // 2. 读取舵机当前位置（回读磁编码）
    let q = servo_read_positions();
    // 3. 打包观测向量（必须与仿真观测空间严格一致）
    let obs = build_observation(imu, q);
    // 4. ONNX 推理，得到目标关节位置
    let action = onnx_infer(&obs); // 输出 14 维动作
    // 5. 下发舵机目标位置
    servo_write_targets(action);
    // 6. 保持 50Hz（20ms）周期
    let dt = t0.elapsed();
    if dt < Duration::from_millis(20) {
        sleep(20ms - dt);
    }
}
}

⚠️ 观测空间一致性是 Sim2Real 最高发的 bug。仿真里观测向量是 61 维（含 IMU、关节位置、速度等），板端固件打包的观测必须维度相同、缩放相同。本书提供 check_obs_act_space.py 自动校验脚本（见 7.5）。

7.4 ONNX 推理优化

RK3566 算力有限，1GB 内存，跑 ONNX 步态需注意：

• 用 RKNN/ONNX Runtime 做板端推理；
• 单次推理控制在几毫秒内，留足控制环余量；
• 若无法同时跑高分辨率视觉 + RL 策略，视觉任务需降级或分时处理。

7.5 观测/动作空间自动校验脚本

scripts/validation/check_obs_act_space.py：读取仿真配置与板端固件的观测定义，自动比对维度与缩放因子。

python scripts/validation/check_obs_act_space.py \
  --sim-cfg experiments/exp02_walk_flat/config.yaml \
  --firmware-src software/firmware/src/obs.rs

输出：若维度或缩放不一致，直接报错，杜绝"仿真能走、真机乱走"的隐性 bug。

7.6 WebUI 调试

板端 WebUI 提供实时可视化：

• IMU 姿态曲线；
• 各关节角度回读；
• 策略输出（动作值）；
• 控制环延迟统计。

真机调试时，通过 WebUI 观察控制环是否超时、关节是否抖动、姿态是否漂移。

7.7 工程踩坑实录

• 控制环超时：推理 + 总线通信耗时超过 20ms，控制环掉帧，步态抖动。优化方向：降低推理耗时、用 DMA 批量收发舵机指令。
• 总线丢包：舵机通信超时，回读位置缺失，观测向量填了脏数据。需要在 busd 里做超时重传与数据有效性标记。

7.8 本章小结

你应能把 RK3566 跑起来，理解 50Hz 控制环的每个环节，并掌握观测空间一致性与总线超时的排查。

下一章做真机标定：舵机零位、IMU 六面校准、台架采集 HD1910 的动力学数据。

舵机与 IMU 标定

本章目标：做三件真机侧的标定工作——舵机零位校准、IMU 六面校准、以及 HD1910 台架数据采集（为第 10 章的 BAM 参数拟合提供实测数据）。

8.1 舵机零位校准

舵机出厂的中位未必与机械零位一致。零位校准流程：

1. 给舵机发送 0 位置指令；
2. 手动检查舵盘是否指向机械设计零位；
3. 若不齐，记录偏移量，写入 configd 的偏移表；
4. 每个关节独立校准，保存偏移到板端配置。

# 示例：通过配置服务校准单个舵机
configd set-servo-offset --id 1 --offset +12

零位不准会直接导致策略动作落在错误位置，表现为"鸭子歪着站"。这是 Sim2Real 之前必须先解决的硬件前提。

8.2 关节限位标定

每个关节的物理转动范围必须写入仿真（MJCF 的 limits）和板端（舵机目标限制）：

1. 手动缓慢驱动每个关节，记录机械硬限位角度；
2. 与第 4 章 MJCF 的 limits 对比；
3. 若仿真范围大于硬件，训练出的策略可能在真机上到达"不可能的角度"，造成机械卡死或舵机堵转。

8.3 IMU 六面校准

IMU 零偏漂移是步态不稳定的另一大来源。六面校准法：

1. 让 IMU 依次朝上、朝下、朝前、朝后、朝左、朝右六个方向静置；
2. 采集每面加速度计/陀螺仪读数，求零偏；
3. 写入 IMU 校准参数，消除静态漂移。

# 示例：进入校准模式，依次放置六面
robotd imu-calibrate --faces 6

8.4 HD1910 台架数据采集（核心，供 BAM 拟合）

第 10 章要用实测数据拟合 BAM 模型，需要先做台架实验。把 HD1910 固定到台架，进行四类测试：

8.4.1 阶跃响应测试（拟合带宽）

给舵机输入阶跃位置指令，记录目标位置、实际磁编码位置、时间序列。

t,target_pos,actual_pos,torque,voltage
0.000,0.0,0.001,0.00,7.4
0.002,0.5,0.003,0.01,7.4
0.004,0.5,0.012,0.02,7.4
...

8.4.2 扭矩-转速测试

不同负载/电压下，记录最大持续扭矩与空载转速，用于拟合最大扭矩参数。

8.4.3 摩擦与齿隙测试

• 正反方向慢速转动，测量粘性摩擦与库仑摩擦；
• 来回摆动，测量死区/滞后（齿隙）。

8.4.4 转子惯量

结合阶跃响应与已知负载，反向辨识转子惯量。

8.5 台架数据 → BAM 参数拟合脚本

仓库提供 scripts/calibration/hd1910_bench_data_process.py：

python scripts/calibration/hd1910_bench_data_process.py \
  --csv data/hd1910_bench/hd1910_step_response.csv \
  --out experiments/exp01_standup/bam_params.json

输出 bam_params.json：

{
  "bandwidth_hz": 22.0,
  "b_viscous": 0.0018,
  "tau_coulomb": 0.009,
  "J_rotor": 1.2e-6,
  "servo_model": "HD1910",
  "voltage": 7.4,
  "unit": "SI(kg,m,s,rad)"
}

拟合算法：对简化一阶带宽模型做最小二乘拟合（scipy.optimize.minimize），见第 10 章代码详解。

8.6 消融对比设计（写入书稿实验）

为量化标定的价值，设计对照：

• 方案 A：使用经验估算的 BAM 参数训练；
• 方案 B：使用台架实测拟合的 BAM 参数训练；
• 对比两者在真机上的迁移成功率（站立稳定时长、行走成功率）。

8.7 工程踩坑实录

• IMU 未六面校准：姿态缓慢漂移，鸭子越站越歪。校准后恢复。
• 台架数据采样率不足：阶跃响应太快，采样跟不上，带宽拟合失真。提高采样率（>500Hz）后重采。

8.8 本章小结

完成本章，你已有：

• 校准好的舵机零位与关节限位；
• 校准好的 IMU；
• 一份可用于 BAM 拟合的 HD1910 台架实测数据。

下一章进入仿真世界：搭建 MuJoCo-Warp + mjlab 环境，为训练做准备。

MuJoCo-Warp 仿真环境

本章目标：理解 GPU 并行仿真原理，解决最让人头疼的环境部署问题，并掌握观测/动作空间的定义。

9.1 MuJoCo-Warp 与 mjlab 是什么

• MuJoCo-Warp（NVIDIA）：MuJoCo 物理引擎的 GPU 并行版本，可同时跑数百个仿真实例，大幅加速强化学习；
• mjlab（Pollen 自研）：在 MuJoCo-Warp 之上封装的机器人仿真库，提供环境 API、执行器模型（BAM）、域随机化支持。

两者组合构成了 MicroDuck 的训练底座。

9.2 环境部署痛点与 Docker 方案

原版环境依赖链复杂，mjlab、mujoco-warp、BAM 库版本绑定严格，常见问题：

• CUDA 版本不匹配；
• Python 包版本冲突；
• Windows 原生不支持，只能 WSL2 / Linux + NVIDIA CUDA GPU；
• CPU 无法训练。

仓库提供 Docker 一键方案解决这些问题：

cd docker
docker-compose up --build

配套 requirements-lock.txt 锁定所有依赖版本，保证"换个环境也能跑"。

9.3 环境自动校验脚本

每次修改代码后，先跑仿真环境自检，避免把错误带入训练：

python scripts/validation/test_env.py

import torch
from mjlab import env

def test_sim_env():
    env = env.MicroDuckEnv(robot="feetech")
    obs, info = env.reset()
    for i in range(200):
        action = torch.zeros((1,14))
        obs, reward, done, trunc, info = env.step(action)
    print("✅ Simulation environment test passed")

if __name__ == "__main__":
    test_sim_env()

9.4 观测空间与动作空间

MicroDuck 的标准接口：

• 动作空间：14 维关节动作（舵机目标位置），范围通常归一化到 [-1,1]；
• 观测空间：61 维，含 IMU 姿态（四元数/欧拉角）、关节位置、关节速度、上一时刻动作等。

关键约定：动作在仿真里是"位置指令"，不是力矩。因为真机用的是位置控制舵机，仿真里也必须按位置执行器建模，这正好引出第 10 章的 BAM 模型。

9.5 并行环境数量与训练速度

# 训练配置关键参数
num_envs: 256      # 并行仿真实例数
control_freq: 50   # 控制频率（Hz），必须与板端一致

• num_envs 越大，采样越快，但吃显存；显存不足时减小；
• control_freq=50 是硬约束，与 RK3566 控制环严格对齐，保证 Sim2Real 时序一致。

9.6 工程踩坑实录

• CUDA 版本不匹配：容器里 CUDA 与宿主机驱动不兼容，仿真启动即崩。用 Docker 锁定 CUDA 版本解决。
• 版本漂移：依赖升级后环境不收敛，重装版本锁定文件后恢复。

9.7 本章小结

你现在能在容器里跑起仿真环境，理解观测/动作空间与 50Hz 时序约定。

下一章深入 BAM 舵机模型——这是 MicroDuck Sim2Real 成败的核心，也是本书最重要的技术章节之一。

BAM 执行器建模与辨识

本章是本书最重要的技术章节之一。目标：理解 BAM（Bandwidth-Aware Motor）模型为什么是 Sim2Real 成败的核心，学会用台架实测数据拟合 HD1910 的 BAM 参数，并正确实现齿隙模型。

10.1 为什么要给舵机"建模型"

真机用的是位置控制舵机，不是理想力矩源。舵机有扭矩上限、摩擦、带宽、齿隙、响应延迟。如果在仿真里把舵机当成"指哪打哪"的理想执行器，训练出的策略在真机上会：

• 跟不上（带宽不足）；
• 抖（摩擦/齿隙）；
• 摔倒（扭矩不够）。

BAM 模型就是用来在仿真里精确模拟这些特性的执行器模型，是 Pollen 原版 Sim2Real 成功的核心。

10.2 BAM 模型的物理成分

BAM 模型包含五个关键参数：

此外还有齿隙 backlash——齿轮间隙造成的滞后。

10.3 原版 XL330 与飞特 HD1910 的差异

原版 microduck_rl 内置的是 Dynamixel XL330 专属参数（反电动势、电压-扭矩曲线、摩擦、齿隙、响应延迟经过台架标定）。而飞特 HD1910：

• 扭矩常数、转子惯量不同；
• 摩擦、带宽、齿隙特性不同；
• 电压特性不同。

**直接用原版预训练模型跑飞特舵机，步态必然失效。**必须重新标定 BAM 参数并重训。

10.4 HD1910 参数拟合（实测 vs 估算）

第 8 章做了台架数据采集。这里用 scripts/calibration/hd1910_bench_data_process.py 拟合。

10.4.1 拟合脚本代码详解

#!/usr/bin/env python3
"""
scripts/calibration/hd1910_bench_data_process.py
从台架CSV拟合BAM模型参数（带宽、粘性摩擦、库仑摩擦、转子惯量）
"""
import argparse, json
import pandas as pd, numpy as np
from scipy.optimize import minimize

def bam_model_step(t, params, target):
    """简化一阶带宽模型"""
    w, b, tau_c, J = params
    return target * (1 - np.exp(-w * t))   # 一阶响应近似

def loss_fn(params, t, target, measured):
    pred = bam_model_step(t, params, target[0])
    return np.mean((pred - measured)**2)

def fit_bam(csv_path, out_json):
    df = pd.read_csv(csv_path)
    t = df["t"].values
    target = df["target_pos"].values
    actual = df["actual_pos"].values
    x0 = [22.0, 0.003, 0.012, 1.2e-6]     # 经验初值
    bounds = [(1,60), (1e-6,0.1), (1e-6,0.1), (1e-8,1e-4)]
    res = minimize(loss_fn, x0, args=(t, target, actual),
                   bounds=bounds, method="L-BFGS-B")
    bam_result = {
        "bandwidth_hz": float(res.x[0]),
        "b_viscous": float(res.x[1]),
        "tau_coulomb": float(res.x[2]),
        "J_rotor": float(res.x[3]),
        "servo_model": "HD1910", "voltage": 7.4,
        "unit": "SI(kg,m,s,rad)"
    }
    print(json.dumps(bam_result, indent=2))
    with open(out_json, "w", encoding="utf-8") as f:
        json.dump(bam_result, f, indent=2, ensure_ascii=False)

if __name__ == "__main__":
    p = argparse.ArgumentParser()
    p.add_argument("--csv", required=True)
    p.add_argument("--out", required=True)
    a = p.parse_args()
    fit_bam(a.csv, a.out)

10.4.2 拟合得到的参考参数（实测后替换）

hd1910_params = {
    "torque_max": 12.0,      # N·cm，HD1910 标称堵转扭矩@12V
    "rotor_inertia": 1.2e-6, # kg·m²
    "damping": 0.0018,       # 粘性摩擦
    "coulomb_friction": 0.009, # 库仑摩擦
    "bandwidth": 22,         # Hz，约20~25Hz
    "backlash": 0.0025,      # 齿隙(rad)
    "voltage": 12.0
}

10.4.3 修改 bam_actuator.py

在 software/training/mjlab/actuators/bam_actuator.py 的 Feetech 分支加入：

class FeetechHD1910BAMActuator(FrictionDRBamActuator):
    def __init__(self, **kwargs):
        super().__init__(
            torque_max=12.0, rotor_inertia=1.2e-6,
            damping=0.0018, coulomb_friction=0.009,
            bandwidth=22, backlash=0.0025, voltage=12.0,
            **kwargs
        )

10.5 齿隙模型：最容易出错的地方

关键设计：Pollen 原版的齿隙放在舵机输出端（编码器在齿隙之后）。这意味着：

• 编码器读到的位置是"输出轴"位置，而不是电机轴位置；
• 齿隙造成的位置误差会进入观测（反馈），影响策略。

原版实现了 BacklashEncoderBamActuator，这是 Sim2Real 成功最核心的设计。复刻时必须完整实现，否则来回摆动、抖动、跟随误差都会失配。

⚠️ 齿隙 backlash 是 Sim2Real 最大影响项之一。真机上来回摆动基本就是齿隙不准导致的。拟合后建议在域随机化里给它加扰动（见第 11 章）。

10.6 消融实验：估算 vs 实测

为证明实测拟合的价值，设计对照实验（写入书稿附录数据）：

• 方案 A：经验估算 BAM 参数训练；
• 方案 B：台架实测拟合 BAM 参数训练；
• 指标：真机站立稳定时长、行走成功率、跌倒恢复成功率。

预期结论：实测拟合参数显著提升真机迁移成功率，尤其在行走与粗糙地面场景。

10.7 工程踩坑实录

• 齿隙放错位置：齿隙放在电机轴而非输出端，导致仿真观测与真机编码器读数不一致，真机来回摆。
• 带宽拟合失真：台架采样率不足，阶跃响应太快，拟合带宽偏小，仿真里舵机"跟不上"。提高采样率（>500Hz）后重采重拟合。

10.8 本章小结

你现在能：

• 理解 BAM 模型的五个核心参数；
• 用台架数据拟合 HD1910 的 BAM 参数；
• 正确实现齿隙模型（编码器在输出侧）。

下一步，给训练加上域随机化，让策略对参数误差鲁棒，进一步缩小 Sim2Real gap。

域随机化

本章目标：理解域随机化原理，学会扩展随机化参数集，并结合课程学习（Curriculum Learning）从站立逐步过渡到行走、爬坡。

11.1 为什么需要域随机化

仿真模型永远无法 100% 精确复现真机。打印填充率、舵机参数误差、地面材质差异，都会导致"仿真能走、真机摔倒"。域随机化的思路是：训练时不断随机扰动仿真参数，让策略"见过"各种可能的情况，从而对模型误差鲁棒。

Pollen 原版就是靠域随机化（区分平地/粗糙地形）实现产品级 Sim2Real。复刻项目基础域随机化参数偏少，需要扩展。

11.2 扩展域随机化参数集

在 software/training/train_ppo.py 的 domain_rand 部分扩展：

domain_rand = {
    "mass_scale": [0.85, 1.15],          # 连杆质量 ±15%（覆盖打印填充率差异）
    "friction_scale": [0.7, 1.3],         # 摩擦系数 ±30%
    "actuator_torque_scale": [0.8, 1.2],  # 舵机最大扭矩 ±20%
    "bandwidth_noise": [18, 26],          # 舵机带宽随机 18~26Hz
    "backlash_noise": [0.001, 0.004],     # 齿隙随机扰动
    "imu_noise_std": [0.002, 0.008],      # IMU 噪声随机
    "ground_friction": [0.4, 1.2],        # 地面摩擦（地毯/木地板）
    "gravity_noise": [0.98, 1.02]         # 重力微小扰动
}

质量随机化 mass_scale 尤其重要：它能覆盖 3D 打印填充率变化带来的整机质量波动（见第 4、5 章）。

11.3 域随机化的代码接入方式

在每个环境 reset() 时，从分布采样一次随机参数，应用到本 episode 的所有 step：

def reset(self):
    # 采样本 episode 的随机化参数
    self.rand = {
        k: np.random.uniform(*v) for k, v in domain_rand.items()
    }
    # 应用到模型：缩放质量、摩擦等
    self.model = self.apply_domain_rand(self.model, self.rand)
    return self.get_obs()

def apply_domain_rand(self, model, r):
    # 实际修改 MuJoCo 模型参数
    model.body_mass *= r["mass_scale"]
    # 摩擦、扭矩等类似处理
    return model

11.4 课程学习 Curriculum Learning

单靠全参数随机可能让策略"什么都学不会"。课程学习从简单逐步过渡到困难，提升收敛稳定性和最终性能：

课程自动推进：当上一阶段策略达到成功率阈值，自动提升难度。

11.5 奖励函数平滑项

域随机化之外，奖励函数也要抑制抖动。增加动作平滑惩罚，避免策略输出剧烈跳变：

action_smooth_penalty = -0.05 * torch.sum(torch.square(next_action - prev_action), dim=-1)
reward = reward + action_smooth_penalty

11.6 消融实验设计（写入书稿）

为量化域随机化价值，设计消融：

• 方案 A：不开域随机化；
• 方案 B：仅质量随机；
• 方案 C：全参数域随机化。

对比三者在真机上的迁移成功率，结果写入本书附录实验数据。预期：C > B > A，尤其在行走场景差距显著。

11.7 工程踩坑实录

• 随机化过强导致不收敛：一开始全参数大幅随机，策略学不会站立。先用低强度，再逐步增强（配合课程学习）。
• 质量随机化未生效：随机化代码没接到 MuJoCo 模型，参数改了但仿真没变。用校验脚本验证 body_mass 确实被修改。

11.8 本章小结

你已掌握：扩展域随机化参数、接入 reset 逻辑、课程学习推进、奖励平滑。

下一章把这一切组装成 PPO 多任务训练：从站立到行走、转向、爬坡，一个策略全部支持。

PPO 多任务训练

本章目标：理解 PPO 在机器人运动中的角色，学会设计多任务奖励函数，实现"一个 ONNX 支持多种步态"的单策略方案，并掌握训练调参与导出。

12.1 PPO 基础

PPO（Proximal Policy Optimization）是机器人强化学习的常用策略：

• 在旧策略与新策略之间做裁剪（clip），防止更新过猛导致训练崩溃；
• 适合连续动作空间（关节目标位置）；
• 实现成熟、调参相对简单。

MicroDuck 的 PPO 用 MuJoCo-Warp 并行数百环境采样，配合 mjlab 训练循环。

12.2 多任务单策略方案

原版是连续速度指令控制。为支持多种步态，本书采用多任务单策略方案：

在观测向量里追加 one-hot 任务编码：

板端固件只需传入任务 id，即可切换步态，无需加载多个 ONNX。

12.3 多任务奖励函数设计

按任务分支奖励。以行走为例：

forward_reward = torch.clip(obs[:, 0] * 1.2, 0, 1.5)   # x 方向前进速度
height_reward  = -torch.square(obs[:, 2] - 0.22)        # 保持身体高度
tilt_penalty   = -(torch.square(obs[:, 3]) + torch.square(obs[:, 4])) # 抑制倾斜
action_penalty = -0.01 * torch.sum(action**2, dim=-1)   # 动作惩罚
smooth_penalty = -0.05 * torch.sum((action - prev_action)**2, dim=-1)
reward = forward_reward + height_reward + tilt_penalty \
       + action_penalty + smooth_penalty

各任务奖励要点：

12.4 训练配置与调参

# 训练配置要点
num_envs: 256
learning_rate: 3e-4
batch_size: 8192
update_epochs: 10
clip_range: 0.2
task: "multitask"    # 多任务模式
domain_randomization: true
control_freq: 50

调参速查：

12.5 导出 ONNX 策略

训练完成后导出可部署的 ONNX：

# export_onnx.py
import torch
from policy import PPOPolicy

policy = PPOPolicy.load("outputs/best_model.pt")
policy.eval()
dummy_input = torch.randn(1, policy.obs_dim)
torch.onnx.export(
    policy, dummy_input,
    "microduck_feetech_multitask.onnx",
    opset_version=17, input_names=["obs"], output_names=["action"]
)

产物 microduck_feetech_multitask.onnx 放入 software/training/pretrained/。

大文件管理：ONNX 模型体积大，建议用 Git LFS 管理，不直接提交 git 主仓库（见第 17 章）。

12.6 预训练权重开箱即用

仓库 pretrained/ 应提供训练好的预训练 ONNX，供读者开箱即用、验证整条链路，不必从零训练。每个权重需附带：

• 对应的 MJCF 版本；
• BAM 参数文件；
• 训练配置；
• 实验记录链接。

12.7 工程踩坑实录

• 观测/动作缩放不一致：仿真归一化 [-1,1]，板端未归一化，真机动作溢出。用 check_obs_act_space.py 校验。
• 多任务奖励权重失衡：行走奖励权重过大，站立任务被忽略。按任务分 episode 采样，平衡训练。

12.8 本章小结

你现在能：设计多任务奖励、调参 PPO、导出并管理 ONNX 预训练权重。

下一章处理仿真调试：训练不收敛、抖动、动作发散的定位方法。

仿真调试与诊断

本章目标：学会用 TensorBoard 观察训练，掌握训练失败（不收敛、抖动、动作发散）的定位方法，并判断问题是出在奖励函数、动力学还是观测空间。

13.1 用 TensorBoard 观察训练

训练过程记录奖励曲线、损失、动作分布、观测统计：

tensorboard --logdir experiments/exp02_walk_flat/tensorboard

关键指标：

• reward：是否整体上升、有无平台期；
• action std：动作是否收敛（不发散）；
• value loss / policy loss：是否震荡。

13.2 常见训练失败定位

现象1：训练不收敛 / 奖励平台期

排查顺序：

1. 奖励函数：奖励是否过于稀疏？是否信号太小？
2. 观测：关键状态（高度、速度）是否进入观测？
3. 学习率：是否过大导致震荡，过小导致太慢？

现象2：动作抖动 / 发散

排查顺序：

1. 动作惩罚缺失：加 action_penalty 与 smooth_penalty（见 12.3）；
2. 奖励函数有高频波动：抑制剧烈动作；
3. 执行器带宽过低：仿真舵机跟不上（见第 10 章）。

现象3：总是摔倒

排查顺序：

1. 动力学错误：MJCF 重心/惯性参数错误（回第 4 章复核）；
2. 域随机化过强：训练太困难，降低强度或配合课程学习；
3. 奖励不鼓励站立：增加站立奖励、高度奖励。

13.3 仿真与真机差异定位框架

当"仿真完美、真机乱走"，按优先级排查：

这个框架是本书反复强调的核心：Sim2Real gap 不是单一原因，而是从观测、动力学、执行器到传感器的一整条链路，必须逐层排查。

13.4 仿真自检脚本

每次修改代码，先跑环境自检，把错误挡在训练前：

python scripts/validation/test_env.py
python scripts/validation/validate_mjcf.py --mjcf software/training/assets/robots/microduck_feetech.xml

13.5 工程踩坑实录

• MJCF 单位错误：Onshape 用毫米导出未转米，模型放大 1000 倍，仿真崩溃（见第 4 章）。
• 奖励被噪声淹没：奖励信号幅度远小于 action_penalty，策略"摆烂"只输出极小动作。调整奖励权重。

13.6 本章小结

你已掌握训练失败的定位框架，以及"仿真好、真机差"的逐层排查方法。

下一章进入部署：把 ONNX 策略送到 RK3566 板端，跑通真机控制环。

策略部署与板端推理

本章目标：把训练好的 ONNX 策略上传到板端，验证推理链路，并重点解决观测/动作缩放对齐问题——Sim2Real 最常踩的坑。

14.1 部署流程

1. 上传 ONNX：将 microduck_feetech_multitask.onnx 上传到 RK3566 板卡：

scp software/training/pretrained/microduck_feetech_multitask.onnx user@rk3566:~/microduck/

2. 配置加载路径：让 robotd 加载该策略文件；
3. 验证加载：确认板端成功加载 ONNX，输出维度为 14。

14.2 板端推理链路

IMU + 关节回读 → 打包观测(61维) → ONNX推理 → 动作(14维) → 舵机目标位置

关键：观测空间和动作缩放必须与仿真严格一致（见第 7 章）。仿真里归一化到 [-1,1] 的动作，板端必须反归一化到实际舵机位置范围（弧度/角度）再下发。

14.3 观测/动作缩放对齐（最容易踩坑）

三种典型 bug：

1. 维度不一致：仿真观测 61 维，板端只打包 60 维，推理报错或静默错位；
2. 缩放不一致：仿真用弧度，板端用角度下发，舵机转错方向；
3. 顺序不一致：观测里关节顺序与板端回读顺序不同，策略"看不懂"数据。

用 check_obs_act_space.py 自动校验，杜绝这类隐性 bug（见第 7.5 节）。

14.4 50Hz 控制环时序校验

控制环必须以 20ms 周期稳定运行：

• 用 WebUI 查看每次迭代耗时；
• 若推理 + 总线通信超时，步态会抖动；
• 优化：用 RKNN 加速推理、DMA 批量收发舵机指令。

# 在板端检查控制环延迟统计
robotd status
# 期望输出：control_loop_avg_ms < 20

14.5 首次通电部署步骤（安全）

1. 先站立：加载站立任务，观察鸭子能否稳定站住；
2. 再下蹲/复位：确认动作在物理限位内；
3. 最后行走：确认稳定后再测试行走。

每个阶段都观察：是否抖动、是否漂移、是否超出关节限位。

14.6 工程踩坑实录

• 动作未反归一化：仿真动作 [-1,1] 直接当位置下发，舵机转出物理限位，机械卡死。加反归一化 + 限幅。
• 观测顺序错位：板端回读关节顺序与仿真训练时不一致，策略行为异常。用自动校验 + 单关节激励测试对齐。

14.7 本章小结

你已把 ONNX 策略部署到板端，跑通 50Hz 控制环，并重点解决了观测/动作缩放对齐。

但"能跑"不等于"走得好"。下一章做真机步态迭代，闭环调优 Sim2Real。

Sim2Real 闭环迭代

本章目标：掌握真机测试流程、抖动/漂移/摔倒的诊断方法，并实现"仿真训练 → 真机测试 → 采集数据 → 修正模型 → 重训"的闭环迭代。这是 Sim2Real 的终极工程能力。

15.1 真机测试分级

15.2 真机抖动、漂移、摔倒诊断

现象A：持续抖动

排查顺序：

1. BAM 参数：带宽/齿隙不准 → 回第 10 章重标定；
2. 动作平滑：奖励函数缺平滑惩罚 → 重训；
3. 控制环超时：推理太慢，控制周期不稳（见第 14 章）。

现象B：姿态漂移（慢慢歪）

排查顺序：

1. IMU 零偏：未六面校准 → 回第 8 章；
2. IMU 安装倾角：未补偿 → 固件加补偿；
3. 重心偏移：装配不对称 → 回第 5 章称重。

现象C：经常摔倒

排查顺序：

1. 观测/动作缩放：维度或缩放错位 → check_obs_act_space.py；
2. MJCF 惯性错误：重心不对 → 回第 4 章；
3. 整机质量与仿真差异：填充率不同 → 域随机化覆盖或重标定。

15.3 真机数据采集（闭环关键）

在真机上记录 IMU、关节角度、策略输出、时间戳，保存到 data/real_robot_logs/：

t,imu_qw,imu_qx,imu_qy,imu_qz,q0,...,q13,a0,...,a13

这些数据是系统辨识与参数修正的依据，也是书稿附录实验数据的来源。

15.4 反向系统辨识（高级闭环）

用真机激励数据反向辨识整机惯性，修正 CAD 导出模型的偏差：

1. 给机器人施加激励（小幅摆动、阶跃）；
2. 记录 IMU + 关节响应；
3. 用最小二乘反向拟合真实质量/重心/惯量；
4. 把辨识结果回写到 MJCF，重新训练。

# 脚本：scripts/calibration/system_id_fit.py
# 输入：真机激励CSV + 当前MJCF
# 输出：修正后的惯性参数建议

这是学术界 Sim2Real 的进阶手段，能修正 Onshape 几何计算的残余误差（打印、装配误差）。

15.5 闭环迭代流程

仿真训练 → ONNX导出 → 真机测试
                    ↓（采集数据）
            诊断问题 → 修正 BAM/MJCF/域随机
                    ↓
                重新训练 → 再测（迭代）

每个迭代周期记录到 experiments/，形成可复现的迭代历史。

15.6 步态性能评估指标

为量化进步，定义指标：

• 行走速度（m/s）；
• 站立稳定时长；
• 抗扰动能力（推一下能否恢复）；
• 摔倒恢复成功率；
• 转弯角度精度。

这些指标与原版 Pollen MicroDuck 对比，形成本书的性能评估章节（第 16 章延伸）。

15.7 工程踩坑实录

• 一次迭代全改：同时改了 BAM、MJCF、奖励，问题仍无法定位。一次只改一个变量，记录每次结果。
• 真机数据未打时间戳：无法对齐 IMU 与关节时序。采集前先统一时钟。

15.8 本章小结

你已掌握真机步态诊断与闭环迭代，能把仿真模型不断逼近真机。

下一章任务拓展，把 MicroDuck 从"会走"变成"会各种走"。

任务拓展

本章目标：在基础行走之上，实现转向、爬坡、避障三个进阶任务，把一个"只会直走"的鸭子变成"会各种走"的鸭子。

16.1 转向步态

在基础行走任务上，把奖励从"x 方向前进"改为"绕 yaw 角速度"驱动：

yaw_rate = obs[:, yaw_vel_idx]        # 绕垂直轴角速度
turn_reward = clip(target_yaw_speed * yaw_rate, 0, 1.0)
# 抑制横向滑移
lateral_penalty = -torch.abs(obs[:, yaw_vel_idx_side])
reward = turn_reward + lateral_penalty + stance_rewards

真机验证：鸭子原地转向指定角度，不倾倒、不滑移。

16.2 斜面爬坡

16.2.1 斜面环境搭建

在 MuJoCo 中把地面改为斜面，或在 MJCF 里增加斜面 geom：

<geom type="box" size="..." pos="..." quat="..."/>
<!-- 或用 ground 加倾斜 -->

16.2.2 爬坡奖励

爬坡的难点是沿斜面的投影前进 + 保持稳定：

slope_forward = obs[:, proj_along_slope_idx]
reward = clip(slope_forward * 1.0, 0, 1.0) + stability_terms

配合课程学习：先平地，再小坡度（5°），逐步到 15°（见第 11 章）。

16.2.3 真机验证

在垫木块或斜面垫上测试爬坡，观察是否打滑、后仰。地面摩擦域随机化在此场景尤其关键。

16.3 避障（进阶）

16.3.1 视觉感知接入思路

RK3566 算力有限（1GB），无法同时跑高分辨率视觉 + RL 策略。推荐降级方案：

• 用 YOLO 轻量版（如 YOLOv5-nano / YOLO11-nano）做障碍物检测；
• 只输出"前方有无障碍、距离"的低维信息，并入观测向量；
• 或者分时处理：视觉低频（如 5Hz），RL 控制高频（50Hz）。

16.3.2 避障奖励

if obstacle_detected:
    reward += turn_away_reward   # 鼓励转向避开
else:
    reward += forward_reward     # 无障碍时前进

16.3.3 局限性说明

• 视觉闭环是本书进阶拓展，涉及相机选型、标定、vLA/感知策略集成，工作量较大；
• 本书主链路完成"本体平衡 + 行走/转向/爬坡"，视觉避障作为可选延伸。

16.4 多任务合并训练

把转向、爬坡合并进第 12 章的多任务 one-hot 编码，一个 ONNX 支持全部动作：

16.5 工程踩坑实录

• 爬坡后仰：奖励只奖励前进，没奖励重心稳定，鸭子爬坡时后仰摔倒。加重心投影奖励。
• 转向滑移：地面摩擦太小，转向时横向滑移。增强地面摩擦域随机化，训练更鲁棒转向。

16.6 本章小结

你已实现转向、爬坡、避障（进阶）三个拓展任务，MicroDuck 从"会走"进阶为"会各种走"。

下一部分进入工程化与开源合规：如何把你的整套工程做成规范、合规、可复现的开源仓库。

工程化与开源合规

本章目标：把整套工程做成规范、可复现、开源合规的仓库。包含分支管理、文档工程化、自动化测试与开源许可详解。

17.1 Fork 仓库工作流与分支管理

正确的分支策略能避免"上游同步冲突"：

main            # 上游跟踪分支，仅同步 fanhao375/microduck-replica 更新
book-dev        # 本书开发主分支（书稿、脚本、Docker、实验）
feature/cad2mjcf     # 功能分支，开发完成合并到 book-dev
feature/bam-id
feature/docker

为什么要分开：

• main 保持和上游接近，方便拉取上游更新；
• 你的定制（删联系方式、新增英文文档、改 RL 代码）全放 book-dev；
• 上游更新时同步 main，再合并进 book-dev，冲突最少。

上游同步操作

git fetch upstream
git checkout main
git merge upstream/main
git checkout book-dev
git merge main   # 解决可能出现的冲突

17.2 文档工程化

仓库文档分层：

• README.md：中文快速上手；
• README_EN.md：英文版本；
• book/：本书 mdbook 书稿；
• docs/tutorials/：独立分步教程（不嵌入书稿）；
• docs/engineering_log/：工程踩坑日志（书稿素材）。

建议增加中英双语 README_EN.md，这是原复刻仓库缺失、也是你计划的改进点。

17.3 自动化测试与 CI

.github/workflows/test-sim.yml：每次提交自动加载 MJCF、校验模型，把错误挡在合并前。

name: Sim Validate
on: [push, pull_request]
jobs:
  test-mjcf:
    runs-on: ubuntu-latest
    steps:
      - uses: actions/checkout@v4
      - uses: actions/setup-python@v5
        with: { python-version: "3.10" }
      - run: pip install mujoco
      - run: python scripts/validation/validate_mjcf.py --mjcf software/training/assets/robots/microduck_feetech.xml

build-book.yml：mdbook 自动编译，部署 GitHub Pages 网页电子书。

17.4 实验管理规范

所有训练实验存入 experiments/，每个实验文件夹必须含：

1. config.yaml：训练配置、域随机化、BAM 参数；
2. mjcf/：MJCF 快照；
3. bam_params.json：舵机参数；
4. logs/ + tensorboard/；
5. readme.md：目标、消融变量、结果、失败分析。

保证每个实验可复现、可回溯，是工程化与书稿案例的核心。

17.5 Git LFS 管理大文件

ONNX、STL、STEP、CSV、Tensorboard 日志体积大，用 Git LFS：

# .gitattributes
*.onnx filter=lfs diff=lfs merge=lfs -text
*.stl   filter=lfs diff=lfs merge=lfs -text
*.step  filter=lfs diff=lfs merge=lfs -text
*.csv   filter=lfs diff=lfs merge=lfs -text

17.6 开源许可详解（务必合规）

Fork 合规要点

1. 不能删除 LICENSE 文件、原作者版权归属声明；
2. 可删除 README 里私人联系方式（微信、邮箱）；
3. 保留来源署名：基于 pollen-robotics/microduck_rl 与 fanhao375/microduck-replica 衍生开发；
4. 不可抹除来源、宣称完全原创；
5. 若要商用产品，必须独立正向设计机械结构，脱离 CC BY-NC-SA 模型。

图片合规

优先使用自己实验产出的图；原版 Pollen 图片谨慎引用，避免图片版权问题。

17.7 工程踩坑实录

• 直接改 main 分支：上游更新后冲突一堆。改用 book-dev + feature 分支后大幅减少冲突。
• 未锁版本：依赖升级后环境跑不起来。用 requirements-lock.txt 锁定。

17.8 本章小结

你已掌握分支管理、文档工程化、CI、实验管理、Git LFS 与开源许可合规。

最后一章展望进阶方向：硬件升级、算法进阶与商业化边界。

展望与拓展

本章目标：为读者指明 MicroDuck 之后的进阶路径——硬件升级、算法进阶、商业化边界。本章是开放的展望，不做完整实现。

18.1 硬件升级方向

升级注意：换舵机会改变整机动力学，MJCF 惯性、BAM 参数需重新标定（回第 4、10 章）。

18.2 算法进阶方向

18.2.1 在线自适应

在真机上根据实时数据微调策略，进一步压缩 Sim2Real gap：

• 残差策略：仿真学基础，真机学修正；
• 在线域适应：实时更新动力学假设。

18.2.2 多模态感知策略

• 视觉 + 本体感知融合，进 vLA（视觉-语言-动作）方向；
• 用空间 VLM 引导机械臂/身体动作，实现语义级任务。

这是"具身智能"的方向，工作量与研究性远超本书主链路，作为进阶课题。

18.3 性能评估与对标

建立量化指标体系，与原版 Pollen MicroDuck 对比：

• 行走速度；
• 抗扰动能力；
• 摔倒恢复成功率；
• 能耗。

对比数据可作为本书升级版 / 论文素材，检验国产飞特方案的竞争力。

18.4 商业化边界（重要合规提醒）

1. 软件可商用：Apache 2.0 训练/固件代码可商用；
2. CAD 不可商用：CC BY-NC-SA 机械模型禁止商用，必须重新正向设计；
3. 品牌与商标：不得盗用 Pollen/MicroDuck 商标；
4. 若要商业产品，需独立设计 + 自研软件，脱离开源 CAD 模型。

这与第 17 章的许可边界一脉相承。商业落地是方向，但必须建立在合规的重构之上。

18.5 社区协作与持续迭代

• 维护 docs/engineering_log/，记录每次踩坑；
• 开放 Issue / PR，社区共同迭代；
• 书稿与仓库同步更新，读者可复现每个版本。

18.6 本章小结

本书主链路（机械→仿真→训练→真机闭环）到此完成。本章为进阶指明方向：硬件升级、算法自适应、性能对标、合规商业化。

全书六篇 18 章到此结束。附录提供代码清单、BOM、故障排查、术语表与参考文献。

代码清单

本书配套的全部代码、脚本与配置，按仓库路径索引。所有代码以仓库 book-dev 分支为准。

A.1 仿真与训练代码（software/training/）

A.2 标定与系统辨识（scripts/calibration/）

A.3 CAD 导出（scripts/cad2mjcf/）

A.4 校验脚本（scripts/validation/）

A.5 容器与配置（docker/）

A.6 实验配置示例（experiments/）

A.7 板端固件（software/firmware/）

Rust 多守护进程：robotd（主控制环）、configd（配置）、busd（总线）、webui（调试界面）。对应第 7 章。

配件商城与备料指南

本章与官网配件商城同步：https://www.wwntai.com/parts.html 价格与库存以官网实时为准；下文产品图均来自官网商城。

复刻 MicroDuck 前先备料：本章把官网配件商城的散件与配件（舵机、主控、电池、摄像头等）图文并茂收录进来，方便读者对照 BOM 一站式采购。

19.1 现货配件（IN STOCK · 7 天内发货）

Radxa ZERO 3W 主板

2GB / 无 eMMC / 带排针。超小型 RK3566 单板计算机，WiFi 6 + USB 3.0 + MIPI CSI，适合 IoT 与边缘计算。

¥385 · 立即购买

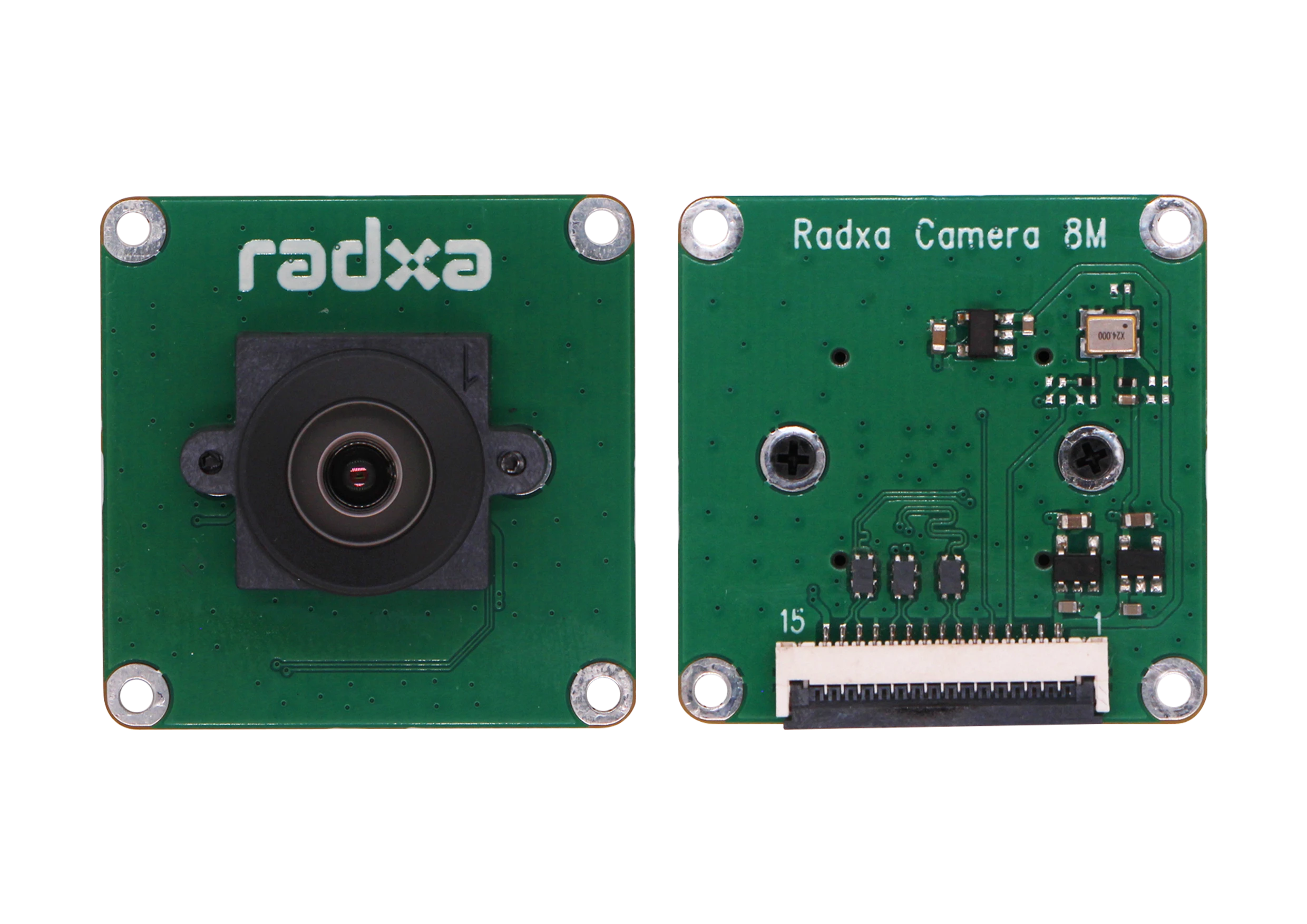

Radxa Camera 8M 219 摄像头

Sony IMX219 · 800 万像素。高分辨率摄像头模组，默认 FPC 排线适配 ZERO 3W/3E，即插即用。

¥180 · 立即购买

Radxa ZERO 3E PoE HAT

IEEE 802.3af/at。PoE 以太网供电扩展板，单根网线同时供电 + 联网，简化布线。

¥118 · 立即购买

HD-1910-C001 串口总线舵机 15 个套装

FEETECH 空芯杯串口总线舵机，AI 开源专用，适配 MicroDuck 等仿生机器人关节。6V 12kg·cm 堵转扭矩、12 位磁编码 360° 位置反馈、TTL 总线菊花链串联（详细参数见第 1、8、10 章）。

¥1380 · 立即购买

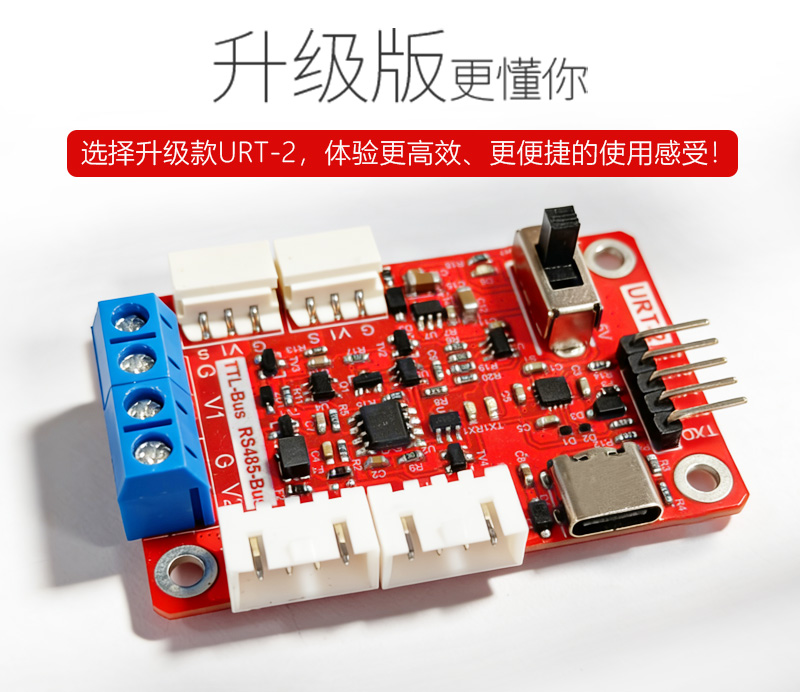

FE-URT2-C001 调试板 + 线材

飞特 USB 转 TTL/485 总线调试板（Type-C · 2.54 排针），配 AMP2.0 双头转接线，用于舵机 ID 配置与总线调试。

¥49.5 · 立即购买

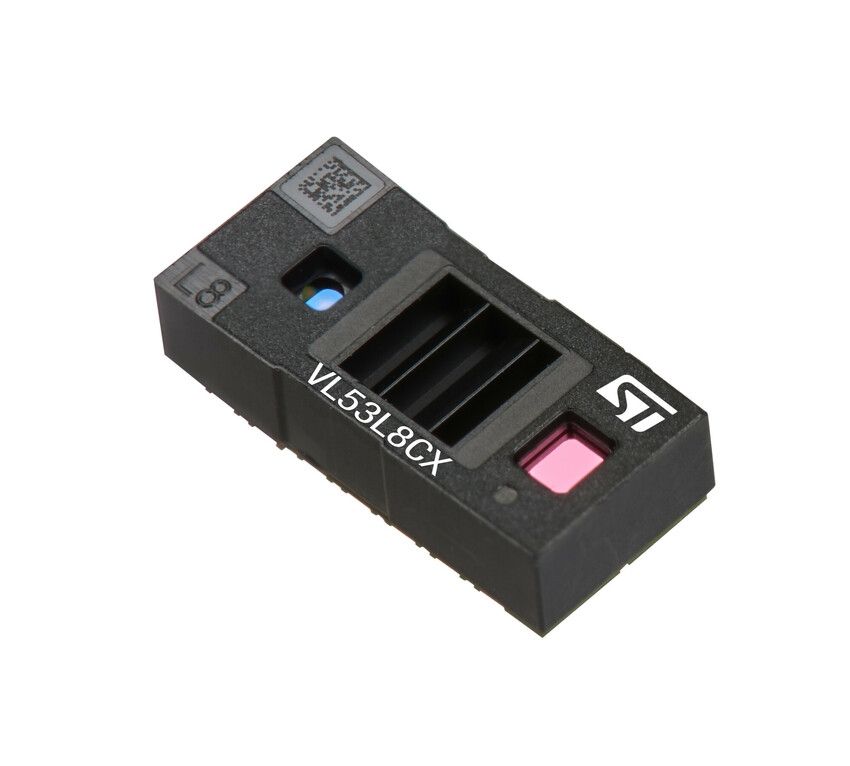

VL53L8CX ToF 模块

ST 8×8 多区域 ToF 测距传感器，64 分区同步探测、65° 视角、最远 400cm，实现避障、手势识别与深度感知。

¥54.9 · 立即购买

唯卓仕 NP-F550 电池组

唯卓仕 VILTROX NP-F550 锂电池：2200mAh / 7.4V，USB-C 直充约 2 小时，4 格 LED 电量显示，尺寸 70.7×38.5×25mm，重约 110g，可拆卸快换。

¥49 · 立即购买

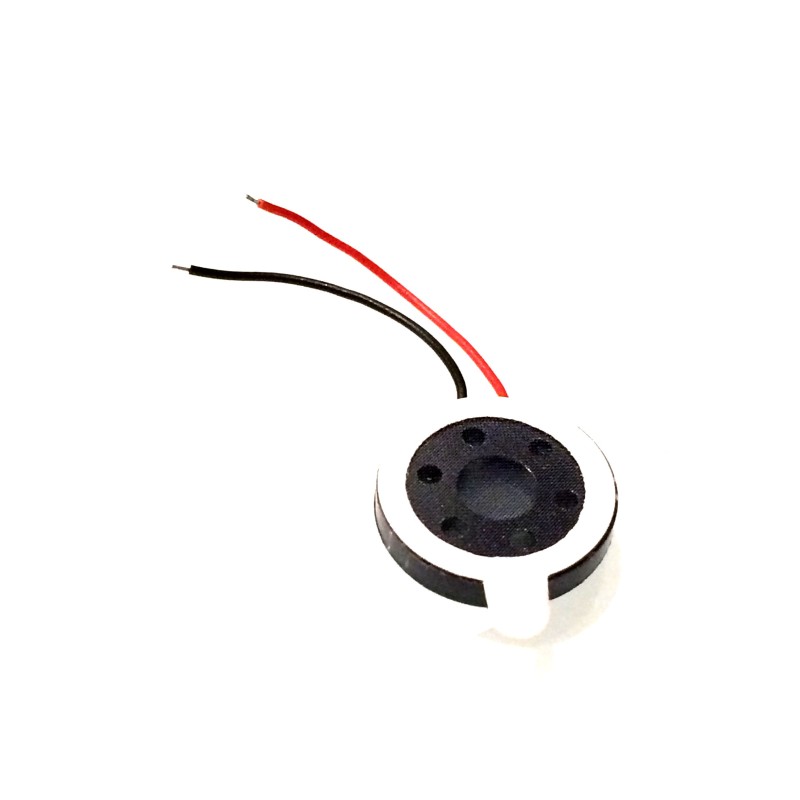

扬声器模组

扬声器模组，让机器鸭能「说」，支持语音反馈与提示音。

¥5.9 · 立即购买

萤石 64G 监控专用高速 TF 卡

萤石 64G 内存卡，监控专用高速卡，视频录像 TF 存储卡，读速 90MB/s。

¥60 · 立即购买

标准件套装（轴承 · 螺丝 · 螺纹胶 · 防滑垫）

¥99 · 立即购买

代装整机服务

散件代装 + 首跑调试一站式服务。专业工程师组装、烧录、首跑验证，到手即用，适合想省心的用户。

¥699 · 立即购买

19.2 MicroDuck 国产版配件（即将上线）

开源双足机器鸭的散件与扩展配件，个人开发者友好。

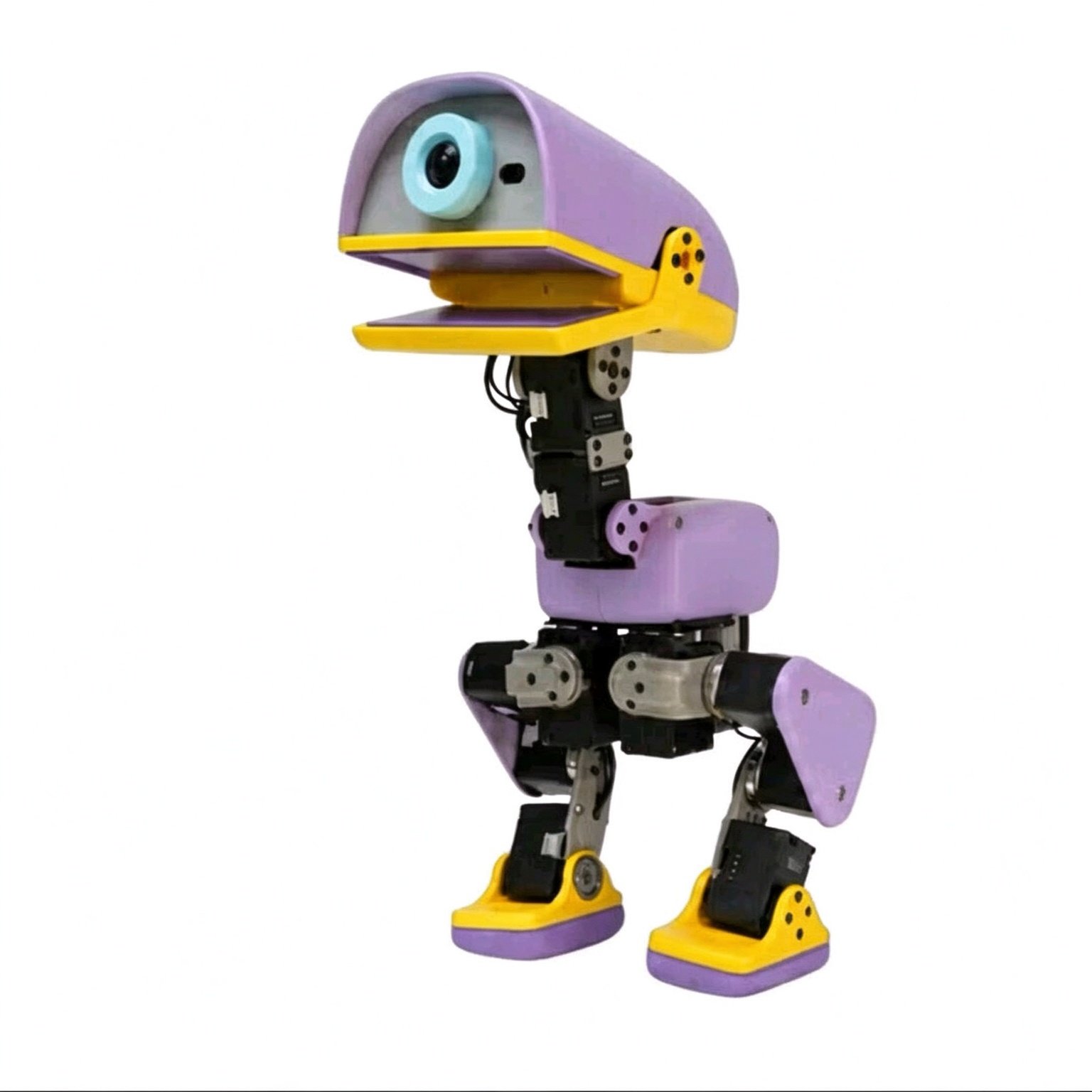

整机散件包

MicroDuck 全部零件一次配齐：3D 打印结构件、电子件、15 颗 HD-1910-C001 舵机、RK3566 主控、NP-F550 电池组。附中英双语组装教程，从零件到会走路的机器鸭，开箱即装。

¥2580 · 即将上线

3D 打印结构件套装

全套外壳 + 骨架结构件，FDM / 光固化工艺可选，图纸全量开源。公差与干涉问题清单公开，打印即装，复现成功率高。

¥128 · 即将上线

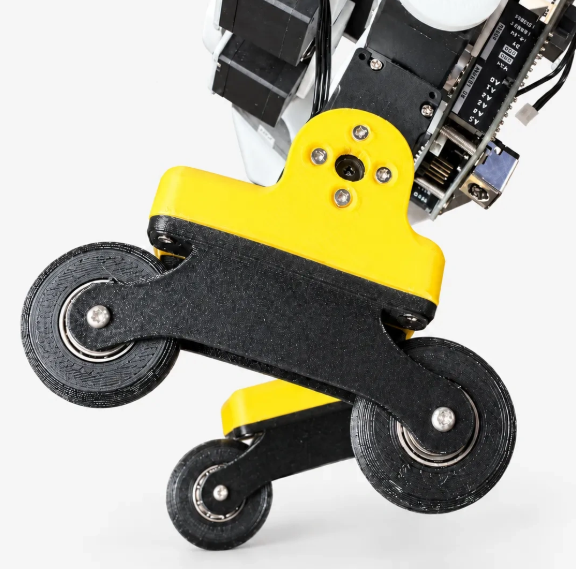

轮滑套件

轮滑套件，让机器鸭从「走」进化到「滑」，解锁轮滑行为，移动更快更流畅。

¥49 · 即将上线

游戏手柄

蓝牙手柄，零代码直接玩。连上即可遥控机器鸭行走、踢球，秒变遥控玩具。

¥79 · 即将上线

电子件

• imu_to_dxl 电路板：IMU 转 Dynamixel 协议桥接板，microduck-replica 开源方案的姿态数据转换。价格待定。
• Banana PCB + 香蕉插头 PCB（铜镀金）：2.5mm 香蕉插头 PCB（铜镀金）× 2 + banana PCB（嘉立创）× 1。价格待定。

19.3 待上线（COMING SOON）

19.4 如何购买

1. 点击购买：在官网商城卡片上点「立即购买」，自动带入所选配件；
2. 支付宝扫码付款：核对金额后扫码付款，记下转账单号；
3. 填单提交：填写转账单号，把订单信息发给客服，确认后安排发货。

加入配件交流群（下单/答疑）

小鸭子的配件（主板，舵机群 2） · 下单：https://wwntai.com

使用微信或企业微信扫码加入。

⚠️ 微信群二维码 7 天自动失效（本图有效期至 2026-10-31）。过期后请访问官网 https://www.wwntai.com/parts.html 获取最新二维码，或在 GitHub 仓库提 issue 更新。

19.5 创始人寄语

MicroDuck 配件商城 · 写给同样踩过坑的你

做开源机器人，最磨人的往往不是代码，而是零件。

配件突然断货，等了两周发现发不了；买回来的摄像头排线对不上主板；舵机参数看着差不多，装上去才发现协议不兼容；为了凑齐一套标准件，跑了三家店、付了三次运费，最后还少一颗螺丝。这些事，我们自己都经历过。

MicroDuck 配件商城不是一开始就规划好的平台，它更像是被这些坑一点点逼出来的一个货架。我们能力有限，做不到大而全，只能尽量把一件事做好：让个人开发者在复现开源机器人时，少一次选型焦虑，少一趟冤枉路。

我们正在努力做的几件小事

• 把库存状态说清楚：现货可下单的配件标注 7 天内发货，即将上线的提前公示，不让人下了单才发现要无限等待。供应不稳定是现实，我们选择把现实讲在前面。
• 把匹配关系写明白：摄像头排线适配哪块板、舵机适配哪个关节、PoE HAT 需要什么前提、标准件套装里到底有几颗什么规格的螺丝——这些细节不藏着，因为选错一次的成本，开发者比谁都清楚。
• 把质量来源摆出来：传感器型号、舵机品牌、电池规格、TF 卡用途，关键参数尽量公开可查。我们不敢说每一件都是最优解，但至少让你知道自己在买什么。
• 把零散采购收拢到一张订单：整机散件、结构件、电子件、标准件、可选配件放在一起，明码标价，点击即购。代装整机服务也是给想省心的朋友多一个选择，不是必须。

商城现在有什么

现货可下单的有 Radxa ZERO 3W 主板、8M 219 摄像头、PoE HAT、15 颗 HD-1910-C001 舵机套装、调试板、VL53L8CX ToF 模块、NP-F550 电池组、扬声器模组、64G 高速 TF 卡、标准件套装和代装整机服务。

即将上线的有 MicroDuck 国产版整机散件包、3D 打印结构件套装、轮滑套件、游戏手柄、imu_to_dxl 电路板、香蕉插头 PCB，以及 ZERO 3W 1GB/4GB/8GB 和 ZERO 3E 千兆网口版。结构件图纸全量开源，公差与干涉问题清单也公开，复现成功率高一些，是我们能给的诚意。

购买路径也尽量简单：点击购买 → 支付宝扫码付款 → 填收货信息与转账单号 → 复制订单发客服。

一点心里话

我们知道这个商城还远不完美。品类不够多，部分配件还在路上，客服可能也不是随叫随到。但它是围绕真实复现场景一点点搭起来的，每一条参数、每一张图、每一个「即将上线」，都来自我们自己装机器时遇到过的具体问题。

如果你在采购或组装过程中发现哪里写错了、缺了什么、哪里还能更清楚，欢迎直接告诉我们。个人开发者做硬件已经够不容易了，能在这个小货架上帮你省下一点时间，就是我们做它的意义。

—— 万物拟态 CEO 叶志青（Henry Ip）

MicroDuck 配件商城 —— 我们也在学，尽量不让后来的人再踩同一个坑。

BOM 采购清单

完整物料清单，含推荐采购渠道与备选替代件。价格为参考价，随市场浮动。

B.1 核心电子件

B.2 结构与紧固件

B.3 线材与杂项

B.4 采购分层建议

按预算分三档：

建议先采购【半实物套餐】验证总线通信与标定，再上完整整机，降低一次性投入风险。

B.5 成本核算对比（参考）

国产方案的核心价值是低成本 + 国内供货 + 可控，具体数字因采购渠道浮动，书稿正文以实际采购为准。

故障排查手册

全书故障排查速查，按现象定位。每条给出最可能原因与对应章节。

C.1 仿真侧故障

C.2 真机侧故障

C.3 Sim2Real 差异排查（优先级）

原则：一次只改一个变量，每次记录结果，避免多因素同时改导致无法定位。

C.4 机械侧故障

术语表

参考文献与项目索引

E.1 开源项目

E.2 官方与文档

E.3 基础文献（写作引用）

以下为方法论层面的经典文献，需在写作时检索确认具体条目后引用。

• PPO：Schulman 等人，Proximal Policy Optimization Algorithms。
• Domain Randomization：NVIDIA Tobin 等人相关工作。
• BAM 舵机模型：Pollen MicroDuck 相关技术论文 / 技术博客。
• Sim-to-Real 低成本双足：Pollen MicroDuck 技术论文。

写作规范：正式出版时，所有文献需核对 DOI / 卷期页码；书稿正文引用时标注来源，不抹除原作者署名。

E.4 参考资料归档

全书原始资料归档于仓库 book/materials/，按以下子目录分类：

• pollen_original/：原版 RL、固件、博客、论文；
• replica_source/：microduck-replica 源码快照；
• cad/：CAD 图纸、STEP、onshape 配置；
• feetech_hd1910/：舵机规格、协议、校准文档；
• hardware/：RK3566、IMU、电源；
• framework_docs/：MuJoCo-Warp、mjlab、PPO；
• scripts/：配套脚本；
• references/：文献与术语。

说明：部分外部资源无法直接下载打包，归档时给出访问链接 + 获取方法 + 保存要点；HD1910 完整 PDF 规格书与串口协议文档需联系飞特客服索取。

致谢

这本书是一份社区协作的产物。它站在众多开源作者与厂商的肩膀上，没有他们的慷慨分享，就没有这份国产低成本双足机器人的全栈工程实践。在此一一郑重致谢。

关于万物拟态机器人（WWNT Robotics）

本书由 万物拟态机器人（WWNT Robotics，全称「广东省万物拟态机器人有限公司」）编写并维护。

万物拟态机器人是一家专注于具身智能与 AI 机器人教育的企业，坚持「开源驱动、全栈赋能」，双轮驱动：

• 国内：面向高校 AI / 机器人专业做产教融合，提供硬件整机、开源课程、实训室、校园大模型与「校中厂」一站式方案；
• 海外：开拓北美市场，输出机器人本体与关节模组。

公司由创始人叶志青与联合创始人严超磊共同创立，开源生态托管于 GitHub UnitClaw 组织，官网为 wwntai.com（国内）与 wwnt.ai（国际）。

本书正是这套理念的落地之一：把一个海外商业产品的复刻过程，整理成一份国内可复现、低成本的工程书，免费开放给每一位高校师生、实验室工程师与开源硬件爱好者。

致谢

Pollen Robotics

感谢 Pollen Robotics 开源 MicroDuck、mjlab 与 microduck_rl，把 Sim2Real 强化学习双足机器人的完整技术路线公开给社区。本书的机械结构、仿真模型与训练范式均源自他们的开源工作。

需要说明：本项目是 Microduck 的第三方复刻研究，与 Pollen Robotics 无隶属关系，未获其背书。

Hugging Face

感谢 Hugging Face 提供开放平台与机器人生态——MicroDuck 正是其旗下机器人团队 Pollen Robotics 的开源项目，在线仿真（HF Spaces）与相关训练工具链也都依托于 Hugging Face 的开放社区。正是这份开放，让「在云端看机器鸭走路」与「本地复现训练」成为可能。

飞特（Feetech）

感谢 飞特（Feetech） 提供 HD-1910 串口总线舵机硬件与官方技术文档。正是这颗高性价比的国产舵机，让 MicroDuck 有了「便宜一半、力矩 2.5 倍」的国产方案，也让本书的 BAM 台架实测辨识有了真实的标定对象。

fanhao375

感谢 @fanhao375 —— 本项目的原作者。逆向研究、装配图、爆炸图、硬件分析与文档最初都由他完成（原仓库 fanhao375/microduck-replica）。本书与配套仓库都是在他的基础上继续前行。

机械行者Robo

感谢 机械行者Robo —— SolidWorks 图纸、装配 BOM 与装配视频的建模整理者。他让「从零件到会走路」这件事真正变得可上手、可复现。

kissqy

感谢 kissqy —— 飞特 HD-1910 适配（训练中控、IMU 陀螺融合等）的关键贡献者。他的中控受个人非商业条款约束，本书与仓库尊重这一约定，未收录其中控改动。

LuwuDynamics 与 Rhoban

感谢 LuwuDynamics 分享 1910 M6 的 BAM 参数与配套配置，作为本书仿真训练的基线；感谢 Rhoban 开源 BAM 执行器模型与辨识库，为舵机建模提供了理论工具。

所有开源社区开发者

感谢每一位在 GitHub Issue、Pull Request、社区讨论中提供反馈、勘误与建议的开发者。开源的意义，正在于这份「众人拾柴」的协作。

一起共建

这本书和配套仓库都还很年轻，难免有错漏与不足。我们怀着谦逊之心，邀请你一起把它做得更好：

• 发现勘误、表述不清，欢迎提 Issue；
• 有改进、补充，欢迎提 Pull Request；
• 复现成功、踩过坑，欢迎把你的经验回馈给社区。

请尊重各部分的许可边界（代码 Apache-2.0，机械 CAD 与文档 CC BY-NC-SA，详见 NOTICE）。低成本双足机器人的国产开源生态，需要每一个人的参与。 让我们一起，把「让机器人梦想落地」这件事，做得更普惠、更开放。

—— 万物拟态机器人（WWNT Robotics）

版权与免责声明：本书著作权归广东省万物拟态机器人有限公司所有（Copyright © WWNT Robotics）。本书为开源工程实践记录，部分技术资料尚未经过真机充分验证；万物拟态机器人不对照搬失败、财产损失、人身伤害或任何擅自商用引发的侵权纠纷承担任何责任。完整声明详见【前言】之「版权与免责声明」。
